Revisionsöffnungen, Bodentanks und Auslässe

Systemböden Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Ein Systemboden ist nur so nützlich wie seine Auslasspunkte. Über sie kommt die Installation aus dem Hohlraum an den Arbeitsplatz, über sie wird später gewartet und nachgerüstet. Ihre Lage entsteht nicht aus der Bodenplanung, sondern aus der Möblierung und der Elektroplanung – und sie muss feststehen, bevor die Fläche geschlossen wird.

Der entscheidende Unterschied zwischen Hohl- und Doppelboden

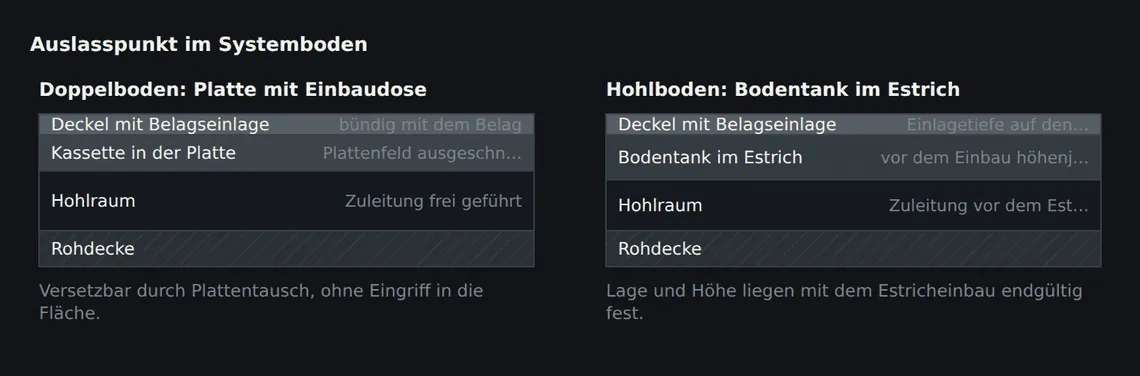

Beim Doppelboden ist jede Platte ein Deckel. Ein neuer Auslass bedeutet, eine Platte auszuheben, sie auszuschneiden oder gegen eine Platte mit Einbaudose zu tauschen und wieder einzusetzen. Die Änderung bleibt auf ein Rasterfeld begrenzt und ist an jedem Punkt der Fläche möglich. Genau das ist der eigentliche Grund, warum Doppelböden in Flächen mit unbekannter oder wechselnder Nutzung eingesetzt werden.

Beim Hohlboden liegt über dem Hohlraum eine durchgehende Estrichplatte. Jeder Auslass und jede Revisionsöffnung ist eine Aussparung darin und muss vor dem Estricheinbau gesetzt werden. Nachträglich geht es nur mit dem Kernbohrer oder der Trennscheibe, und das ist nicht nur Aufwand: Ein Ausschnitt in einer bereits belasteten, durchgehenden Platte greift in deren Tragverhalten ein, und die Schnittkante ist die schwächste Stelle der Fläche.

Dieser Unterschied ist der Kern der Systementscheidung. Wer sich für einen Hohlboden entscheidet, kauft eine tragfähige, ebene, durchgehende Fläche mit definierten Öffnungen. Wer Flexibilität braucht, kauft mit dem Doppelboden die Möglichkeit, an beliebiger Stelle zu öffnen. Beides gleichzeitig gibt es nicht, und die Zahl der Öffnungen ist das Maß, an dem sich die Entscheidung festmachen lässt.

Woher die Lage der Auslasspunkte kommt

Ein Auslass sitzt richtig, wenn er unter oder direkt neben dem Arbeitsplatz liegt, den er versorgt. Das setzt eine Möblierungsplanung voraus. Liegt sie nicht vor, wird entweder nach Raster gesetzt – mit entsprechend vielen Punkten, von denen die Hälfte ungenutzt bleibt – oder es wird improvisiert und der Nutzer legt später Kabel über den Boden.

Die Reihenfolge in der Planung ist deshalb festgelegt und lässt sich nicht umkehren: Nutzungskonzept, Möblierung, Auslasspunkte, dann Fugen- und Verlegeplan des Bodens. In der Praxis liegt die Möblierung oft erst spät vor, während der Rohbau schon fertig ist. Genau an dieser Stelle fällt die Entscheidung für einen Doppelboden – nicht aus Lastgründen, sondern weil er den Planungsstand aufnimmt, der tatsächlich vorhanden ist.

Neben den Auslässen braucht der Hohlraum Revisionsöffnungen an den Stellen, an denen später etwas geprüft oder ergänzt werden muss: an Abzweigdosen, an Brandschottungen, an Absperrarmaturen, an Messstellen. Diese Punkte kommen nicht aus der Möblierung, sondern aus der Haustechnikplanung, und sie werden regelmäßig vergessen, weil sie im fertigen Raum nichts tun. Bemerkt wird ihr Fehlen beim ersten Umbau.

Randausbildung der Aussparung

Jede Aussparung erzeugt in der Estrichplatte einspringende Ecken, und eine einspringende Ecke ist eine Spannungsspitze. Wenn der Estrich schwindet, konzentriert sich die Zugspannung genau dort. Ein Riss, der von der Ecke eines Bodentanks diagonal in die Fläche läuft, ist deshalb kein Zufall, sondern der Normalfall, wenn nichts dagegen unternommen wird.

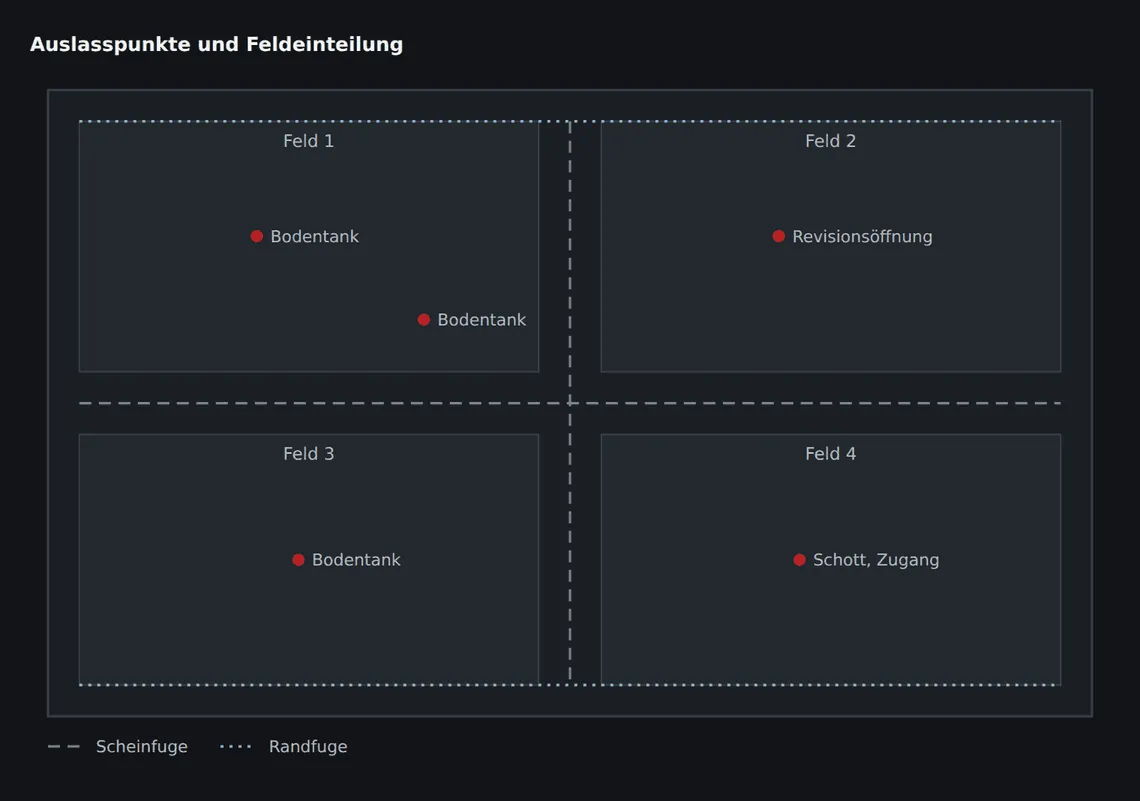

Zwei Mittel wirken. Das erste ist eine Zulage aus Bewehrung diagonal über die Ecke, die den Riss nicht verhindert, aber ihn fein hält und ihn daran hindert, sich zu öffnen. Das zweite ist die Feldeinteilung: Wenn die Fugen so geführt werden, dass die Aussparungsecke auf einer Fuge liegt, verläuft die Trennung dort, wo sie ohnehin entstehen würde – kontrolliert statt zufällig.

Wichtig ist dabei der Abstand zum Rand. Eine Aussparung unmittelbar an einer Wand lässt einen schmalen Estrichstreifen stehen, der weder ausreichend Fläche zum Lastabtrag noch genug Masse hat, um dem Schwinden standzuhalten. Solche Streifen reißen zuverlässig. Sinnvoller ist es, den Tank so weit von der Wand abzurücken, dass ein tragfähiger Streifen bleibt, oder ihn direkt an den Rand zu legen und den Reststreifen ganz entfallen zu lassen.

Beim Doppelboden ist die Frage eine andere, aber nicht kleiner. Dort unterbricht eine Aussparung die Lastabtragung im Feld und erzeugt freie Plattenkanten ohne Auflager. Ein ausgeschnittenes Feld braucht deshalb ein umlaufendes Randprofil und, je nach Größe des Ausschnitts, zusätzliche Stützen an den entstandenen Kanten. Ohne diese Maßnahme gilt die geprüfte Lastklasse an dieser Stelle nicht mehr – und der Rand einer Öffnung ist gerade die Stelle, an der Menschen stehen und Wagen anstoßen.

Häufiger Planungsfehler

Die Deckelfüllung wird zu spät festgelegt. Ein Bodentankdeckel nimmt den Bodenbelag als Einlage auf, und die Einlagetiefe muss zur Dicke dieses Belags passen. Wird zuerst der Tank bestellt und danach der Belag gewählt, liegt der Deckel entweder über oder unter der Fläche. Wir klären die Belagsdicke deshalb vor der Bestellung der Kassetten, nicht vor der Verlegung.

Einbau im Estrich

Ein Bodentank im Hohlbodenestrich wird eingemessen, ausgerichtet und fixiert, bevor der Estrich kommt. Drei Dinge entscheiden über das Ergebnis, und alle drei lassen sich später nicht mehr korrigieren.

• Lage einmessen und gegen den Möblierungsplan kontrollieren, nicht gegen den Rohbau.
• Höhe auf die Estrichoberkante einstellen und gegen das Nivellement prüfen, mit Blick auf die spätere Belagsdicke.
• Gegen Auftrieb und Verschieben sichern – ein Kasten mit Hohlraum darunter schwimmt im frischen Estrich auf.
• Öffnung abdecken, damit kein Mörtel in den Tank und in die Zuleitungen läuft.
• Nach dem Einbau Höhe und Ebenheit kontrollieren, solange eine Korrektur im frischen Estrich noch möglich ist.

Der dritte Punkt ist der, der in der Ausführung am häufigsten schiefgeht. Ein Bodentank ist ein Hohlkörper. Wird er nur gestellt und nicht niedergehalten, hebt ihn der eingebrachte Estrich an, und zwar ungleichmäßig. Das Ergebnis ist ein Deckel, der an einer Ecke übersteht. Eine Abweichung von wenigen Millimetern ist im fertigen Raum als Stolperkante spürbar und über die Ebenheitsanforderungen nach DIN 18202 an einer solchen Einzelstelle auch messbar.

Beim Doppelboden entfällt dieser Vorgang, dafür kommt die Frage der Plattenteilung hinzu. Eine Kassette, die mitten in einem Plattenfeld sitzt, ist problemlos. Eine, die eine Plattenfuge kreuzt, ist es nicht, weil die betroffenen Platten ihre Auflagerung verlieren und sich unterschiedlich verformen. Deshalb gehört der Auslassplan über den Verlegeplan gelegt, bevor verlegt wird – und nicht umgekehrt.

Abstimmung mit der Elektroplanung

Die Schnittstelle zwischen Boden und Elektro ist enger, als sie in der Vergabe meist abgebildet wird. Die Elektroplanung legt fest, welche Anschlüsse an einem Punkt zusammenkommen, und daraus ergibt sich die Baugröße der Kassette. Die Baugröße bestimmt den Ausschnitt, der Ausschnitt bestimmt die Feldeinteilung, und die Feldeinteilung bestimmt den Fugenplan. Eine späte Änderung am Bestückungsplan wirkt sich damit bis in den Fugenplan durch.

Ebenso wichtig ist die Trennung von Stark- und Schwachstrom im Tank selbst und auf dem Weg dorthin. Sie bestimmt, ob eine Kassette mit getrennten Kammern gebraucht wird und wie die Zuleitungen im Hohlraum geführt werden. Für die Bodenarbeiten ist das nur mittelbar relevant, für die lichte Höhe des Hohlraums sehr direkt: Zwei getrennt geführte Trassen brauchen mehr Platz als eine.

Schließlich braucht der Hohlraum eine Trassenplanung, die zu den Stützen passt. Beim Doppelboden lässt sich eine Trasse zwischen den Stützenreihen führen, beim Hohlboden muss sie vor dem Estricheinbau vollständig liegen. Eine Leitung, die nach dem Estricheinbau fehlt, lässt sich im Hohlboden nur noch von Öffnung zu Öffnung einziehen – was voraussetzt, dass es diese Öffnungen gibt und dass sie in einer Linie liegen, die man auch einziehen kann.

Praktisch bewährt hat sich ein gemeinsamer Plan, in dem Auslasspunkte, Revisionsöffnungen, Schottlagen, Stützenraster und Fugen in einer Zeichnung liegen. Solange diese Informationen auf vier Pläne verteilt sind, fällt der Konflikt zwischen einer Kassette und einer Fuge niemandem auf – im Boden dann schon.
