Einbauteile im Estrich: Rohre, Dosen, Profile

Estrich Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Kaum eine Estrichfläche kommt ohne Einbauteile aus. Leerrohre, Heizleitungen, Unterflurdosen, Bodentanks, Fugen- und Übergangsprofile liegen ganz oder teilweise in einer Platte, die als tragendes Bauteil bemessen ist. Jedes dieser Teile nimmt Querschnitt weg und schafft eine Stelle, an der sich Schwindspannungen sammeln. Wer versteht, wie diese Schwächung wirkt, entschärft sie in der Planung – statt sie später im Rissbild wiederzufinden.

Die Estrichplatte ist ein tragendes Bauteil

Ein schwimmender Estrich liegt auf einer zusammendrückbaren Dämmschicht. Er trägt seine Lasten nicht dadurch ab, dass er sie nach unten durchdrückt, sondern indem er sie als Platte über die nachgiebige Unterlage verteilt. Die maßgebende Beanspruchung ist Biegung, die maßgebende Materialkennzahl deshalb die Biegezugfestigkeit – und die maßgebende Geometrie die Dicke.

Der Zusammenhang zwischen Dicke und Tragfähigkeit ist nicht linear. Der Biegewiderstand eines Rechteckquerschnitts wächst mit dem Quadrat der Höhe. Eine Platte, die statt 65 mm nur noch 45 mm dick ist, hat an dieser Stelle nur noch knapp die Hälfte ihres Widerstandsmoments. Das ist der Grund, warum eine scheinbar kleine örtliche Schwächung über einem Rohr so viel ausmacht: Die Fläche sieht gleich aus, die Platte ist an dieser Linie aber ein anderes Bauteil.

Hinzu kommt ein zweiter Effekt, der im Alltag noch häufiger zum Schaden führt. Ein Estrich schwindet beim Trocknen und zieht sich zusammen. Wo der Querschnitt springt – an der Kante einer Aussparung, an der Flanke eines eingebetteten Rohrs, an der einspringenden Ecke um eine Dose – konzentrieren sich die Zugspannungen. Der Riss entsteht nicht zufällig irgendwo, er beginnt an dieser Kerbe und läuft von dort schräg in die Fläche. Ein Rissbild, das auffällig oft von Ecken ausgeht, ist fast immer ein Geometrieproblem und kein Materialproblem.

Der Grundsatz: unter den Estrich, nicht hinein

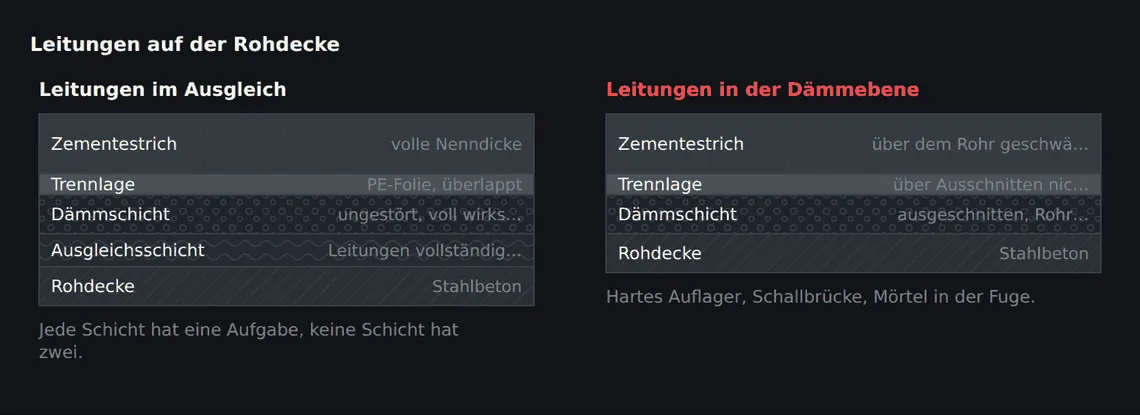

Konstruktiv ist die Sache einfach. Leitungen gehören nicht in die Estrichebene, sondern darunter – in eine Ausgleichsschicht auf der Rohdecke. Diese Schicht wird so hoch ausgeführt, dass sie die Leitungen vollständig überdeckt und eine ebene, tragfähige Fläche für die Dämmung ergibt. Darüber liegt die Dämmung in voller, ungestörter Dicke, darüber der Estrich in voller Nenndicke. Jede Schicht hat dann wieder genau eine Aufgabe.

Die verbreitete Alternative ist, die Dämmplatten auszuschneiden und die Rohre in die Dämmebene zu legen. Das spart Aufbauhöhe und schafft drei Probleme auf einmal. Erstens liegt die Dämmung über dem Rohr entweder gar nicht oder nur noch in Restdicke vor – die Zusammendrückbarkeit ist über der Leitung eine andere als daneben, und der Estrich bekommt ein hartes Auflager in einer weichen Fläche. Zweitens ist die Rohrleitung selbst mit der Rohdecke und oft auch mit dem Estrich in Kontakt: eine Schallbrücke, die den Trittschallschutz messbar verschlechtert. Drittens sind die ausgeschnittenen Ränder der Dämmplatten nie dicht, sodass Estrichmörtel in die Fuge läuft und dort einen starren Steg bildet.

Wenn sich die Leitungsführung in der Estrichebene nicht vermeiden lässt – etwa bei einem nachträglich ergänzten Auslass im Bestand – dann muss der Estrich über dem Einbauteil seine volle Nenndicke behalten. Praktisch heißt das: Die Platte wird insgesamt dicker, nicht die Überdeckung dünner. Das kostet Aufbauhöhe und Trocknungszeit, ist aber die einzige Variante, die die Tragfähigkeit erhält.

Nenndicke, Überdeckung, Aufbauhöhe

Die Nenndicke eines Estrichs ist keine mittlere Dicke, sondern die Dicke an der ungünstigsten Stelle. Sie wird von der Oberkante des höchsten Punktes aus gemessen, den die Platte überbauen muss – bei ebener Dämmung also von der Dämmoberfläche, bei eingelegten Heizrohren von der Rohroberkante, bei einem eingebetteten Leerrohr von dessen Scheitel. Diese Unterscheidung wird auf der Baustelle regelmäßig übersehen, weil an der Messstelle neben dem Rohr alles stimmt.

Maßgeblich ist nie die mittlere Dicke, sondern die Dicke über dem höchsten Punkt.

Diese Rechnung gehört in die Höhenplanung, nicht in die Ausführung. Wer eine Aufbauhöhe von 130 mm vorsieht und anschließend feststellt, dass eine kreuzende Leitungstrasse 30 mm Höhe beansprucht, hat keine Wahl mehr: Entweder der Estrich wird über der Trasse zu dünn, oder die Dämmung wird geschwächt, oder der Fertigfußboden steigt. Alle drei Varianten sind schlechter als 30 mm mehr Rohbauhöhe, die in der Planung fast nichts gekostet hätten.

Heizrohre und ihre Häufungsstellen

Beim Heizestrich der Bauart A liegen die Rohre planmäßig in der Estrichebene, und die Nenndicke wird über der Rohroberkante gemessen. Für einen Zementestrich der Klasse CT-C25-F4 beträgt sie in dieser Bauart 45 mm über dem Rohr. Im Regelfeld ist das unkritisch, weil die Rohre gleichmäßig verteilt liegen und der Estrich sie vollständig einbettet.

Kritisch wird es dort, wo sich Rohre häufen. Vor dem Heizkreisverteiler laufen sämtliche Vor- und Rückläufe eines Verteilers auf wenigen Quadratmetern zusammen, häufig in zwei oder drei Lagen übereinander. Über der obersten Lage bleibt oft nur noch eine dünne Mörtelschicht, während daneben die volle Dicke steht. Genau in diesem Bereich entstehen die typischen Rissnester unmittelbar vor dem Verteilerschrank. Die saubere Lösung ist, die Dämmebene dort abzusenken oder die Zuleitungen in einer Ausgleichsschicht unter der Dämmung zu führen, sodass der Estrich über der Häufungsstelle wieder seine volle Dicke bekommt.

Der zweite Häufungspunkt sind Türdurchgänge. Dort liegt ohnehin eine Fuge, dort kreuzen die Anbindeleitungen der Nachbarräume, und dort ist der Estrichstreifen zwischen den Zargen am schmalsten. Rohre, die eine Fuge kreuzen, gehören in ein Schutzrohr oder eine Dehnmanschette, damit sie der Fugenbewegung folgen können, ohne sich im Estrich festzuklemmen.

Aus der Ausführung

Wir prüfen die Rohrlage vor dem Einbau mit einem Abziehlatten-Probelauf über die Fläche. Wo die Latte aufsitzt, liegt ein Rohr zu hoch – und zwar immer an der gleichen Stelle: in der Kurve, wo die Rohrschelle nachgegeben hat. Ein einzelner hochstehender Bogen kostet fünf Minuten Nacharbeit, wenn man ihn vorher findet, und eine Rissaufnahme, wenn nicht.

Große Einbauteile zerteilen die Platte

Eine Unterflurdose, ein Bodentank oder ein Bodenablauf ist kein Loch in einer ansonsten intakten Platte, sondern eine Unterbrechung des Tragquerschnitts. Bei einem einzelnen Auslass reicht es meist, das Einbauteil mit Randdämmstreifen zu umwickeln, damit es sich vom Estrich trennt, und die einspringenden Ecken mit Zulagen zu sichern. Sobald aber mehrere Einbauteile in einer Reihe liegen, ist die Platte zwischen ihnen faktisch ein Streifen – und der reißt entlang der Verbindungslinie.

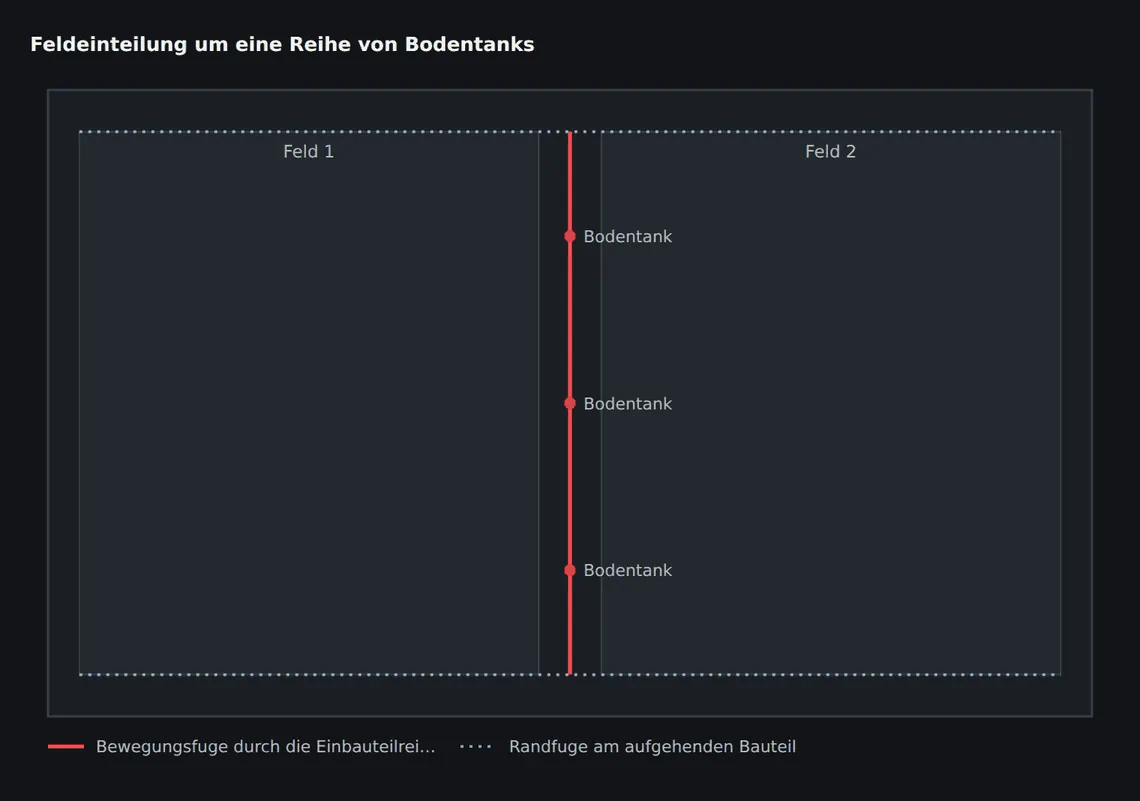

Bodentankreihen in Bürogeschossen sind dafür das Standardbeispiel. Wenn die Fugenplanung die Feldeinteilung unabhängig von der Elektroplanung festlegt, entsteht regelmäßig die Situation, dass eine Feldgrenze zwei Meter neben der Tankreihe verläuft. Der Estrich reißt dann trotzdem – nur eben an der Tankreihe und nicht an der Fuge. Sinnvoll ist es, die Feldgrenzen von vornherein durch die Reihe der Einbauteile zu legen.

Bei Bodenabläufen kommt hinzu, dass der Ablaufkörper starr mit der Rohdecke verbunden ist. Er macht die Bewegung des schwimmenden Estrichs nicht mit. Wird die Platte ohne Trennung an den Ablaufkörper herangeführt, entsteht genau dort Zwang – und der löst sich als Riss von der Ablaufecke aus, häufig sichtbar erst nach dem Verfliesen. Der Anschluss muss beweglich ausgebildet werden, unabhängig davon, ob er später noch abgedichtet wird.

Bewehrung: was sie leistet und was nicht

Eine Estrichbewehrung verhindert keine Risse. Sie kann das gar nicht, weil die Rissursache Schwinden ist und Schwinden sich durch eine eingelegte Matte nicht abstellen lässt. Was eine Bewehrung leistet, ist zweierlei: Sie hält die Rissufer zusammen, sodass ein entstandener Riss nicht klafft und keine Höhenversätze entstehen, und sie zwingt den Riss dazu, sich auf mehrere feine Trennungen zu verteilen statt sich in einer breiten zu sammeln.

Damit sie das tut, muss sie in der Zugzone liegen. Bei einer schwindenden, nach oben stärker austrocknenden Estrichplatte liegt die Zugzone im oberen Bereich des Querschnitts. Eine Matte, die beim Einbau auf der Trennlage liegen bleibt und vom Mörtel nur überschüttet wird, liegt im Druckbereich und ist praktisch wirkungslos. Sie erschwert dann nur die Verdichtung. Genau das ist der häufigste Ausführungsfehler beim Thema Bewehrung.

Sinnvoll eingesetzt wird Bewehrung im Estrich deshalb nicht flächendeckend, sondern örtlich: als Zulage über einspringenden Ecken, quer zu unvermeidbaren Leitungstrassen, in schmalen Streifen und Türdurchgängen, rund um Aussparungen. Die Zulagen werden diagonal beziehungsweise quer zur erwarteten Rissrichtung eingelegt und beim Einbau mit angehoben, sodass sie in der oberen Hälfte zu liegen kommen.

• Einbauteile und Aussparungen aus der Ausführungsplanung in den Fugenplan übertragen, bevor die Feldeinteilung festgelegt wird.
• Feldgrenzen durch Reihen von Einbauteilen und durch Türdurchgänge legen, nicht daneben.
• Leitungen in die Ausgleichsschicht verlegen und dort fixieren; Dämmung erst darüber, ungeschnitten.
• Einzelne Durchdringungen mit Randdämmstreifen umwickeln, damit sie vom Estrich getrennt bleiben.
• Zulagebewehrung an einspringenden Ecken diagonal einlegen und beim Einbau in die obere Querschnittshälfte anheben.
• Vor dem Einbau die Höhenlage aller Einbauteile abziehen und hochstehende Punkte korrigieren.

Profile, Schienen und Randanschlüsse

Profile sind Einbauteile mit einer eigenen Logik: Sie sollen in der Regel keine Kraft übertragen, sondern eine Trennung führen oder eine Kante schützen. Ein Bewegungsfugenprofil, das mit einem durchgehenden Schenkel über die Fuge hinweg im Estrich verankert wird, tut das Gegenteil – es klammert die beiden Felder zusammen und macht die Fuge unwirksam. Solche Profile müssen zweiteilig sein oder mit ihrem Fuß in der Fuge stehen.

Übergangs- und Abschlussprofile an Belagswechseln liegen üblicherweise im Belagsaufbau und nicht im Estrich. Werden sie dennoch mit Dübeln durch den Estrich hindurch befestigt, entsteht eine starre Verbindung zur Rohdecke. Bei einem schwimmenden Estrich ist das eine Schallbrücke und gleichzeitig ein Zwangspunkt: Die Platte will sich beim Schwinden bewegen, der Dübel hält sie fest, und der Riss läuft von der Dübelreihe weg.

Randanschlüsse an Türzargen sind ein verwandter Fall. Eine Stahlzarge, die vor dem Estricheinbau bis auf die Rohdecke gestellt und ausgemörtelt wird, bindet die Estrichplatte an das aufgehende Bauteil an, sobald der Estrich ohne Randdämmstreifen an sie heranläuft. Der Zargenfuß gehört deshalb genauso umlaufend getrennt wie jede Wand.

Sie planen Estricharbeiten für ein Bauvorhaben? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Dürfen Elektroleitungen im Estrich verlegt werden?

Technisch möglich ist es, konstruktiv sinnvoll meist nicht. Über dem Leerrohr muss die volle Nenndicke des Estrichs verbleiben, sodass die Platte insgesamt dicker wird. Deutlich besser ist eine Ausgleichsschicht auf der Rohdecke, in der die Leitungen vollständig überdeckt liegen.

Wie viel Estrich muss über einem Rohr liegen?

Über dem höchsten Punkt eines Einbauteils muss die planmäßige Nenndicke vorhanden sein, nicht ein Restmaß. Bei Heizestrich der Bauart A mit CT-C25-F4 sind das 45 mm über der Rohroberkante; bei sonstigen Einbauteilen gilt die für den Aufbau bemessene Nenndicke.

Verhindert eine Stahlmatte im Estrich Risse?

Nein. Sie hält Rissufer zusammen und verteilt die Rissbildung auf feinere Trennungen, sie verhindert das Schwinden aber nicht. Wirksam ist sie nur, wenn sie in der oberen Querschnittshälfte liegt – eine Matte, die auf der Trennlage liegen bleibt, nützt nichts.

Warum reißt der Estrich immer vor dem Heizkreisverteiler?

Weil dort alle Vor- und Rückläufe zusammenlaufen und oft in mehreren Lagen übereinander liegen. Über der obersten Lage bleibt nur noch wenig Estrich, und die Platte hat genau an dieser Stelle ihren geringsten Querschnitt. Abhilfe schafft eine abgesenkte Dämmebene oder eine Leitungsführung unterhalb der Dämmung.
