Ableitfähige und elektrostatisch wirksame Bodenbeläge
Ein ableitfähiger Boden hat die Aufgabe, elektrostatische Ladung von Personen und Geräten kontrolliert gegen Erde abzuführen. Das klingt nach einer Eigenschaft des Belags, ist aber eine Eigenschaft der gesamten Schichtenfolge: Belag, Klebstoff, Leitband, Erdungsanschluss und Untergrund wirken zusammen. Fällt ein Glied aus, ist der Boden nicht schlechter ableitfähig, sondern gar nicht.
Was Ableitfähigkeit leisten soll
Beim Gehen lädt sich ein Mensch elektrostatisch auf. Der Schuh trennt sich bei jedem Schritt vom Boden, dabei bleiben Ladungsträger auf einer Seite zurück. Auf einem isolierenden Boden sammelt sich diese Ladung, bis sie sich beim nächsten Kontakt mit einem leitenden Gegenstand schlagartig entlädt. Die spürbare Entladung an der Türklinke ist die harmlose Variante.
Problematisch wird es aus zwei Gründen. In elektronikverarbeitenden Bereichen zerstört eine Entladung Bauteile, oft ohne sichtbaren Defekt, sondern als Vorschädigung, die später zum Ausfall führt. In Bereichen mit brennbaren Gasen oder Stäuben kann ein Funke zünden. Und in medizinisch genutzten Bereichen kommen Anforderungen aus dem Schutz von Personen und Geräten hinzu.

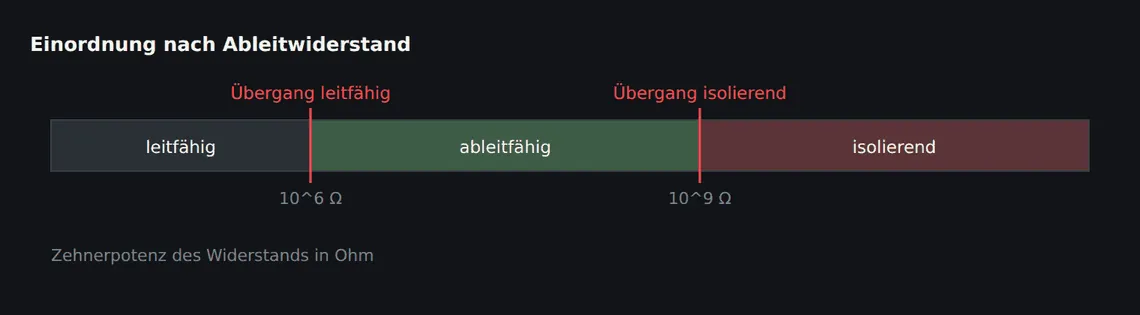

Der ableitfähige Boden löst das, indem er der Ladung einen Weg nach Erde gibt – aber einen kontrollierten. Der Widerstand darf nicht beliebig klein sein, sonst wird der Boden selbst zum Leiter und damit im Fehlerfall gefährlich. Er soll niedrig genug sein, um Ladung in Bruchteilen einer Sekunde abzuführen, und hoch genug, um einen Menschen im Fehlerfall zu schützen. Genau dieses Fenster beschreiben die Grenzwerte.
Davon zu unterscheiden ist der Begriff „antistatisch“. Er beschreibt einen Belag, der sich beim Begehen nur wenig auflädt, ohne dass ein definierter Ableitweg vorhanden wäre. Für den Komfort in einem Büro genügt das. Als Nachweis für einen elektrostatisch geschützten Bereich taugt es nicht – die beiden Eigenschaften werden mit unterschiedlichen Verfahren geprüft und sind nicht gegeneinander austauschbar.
Wo die Anforderung herkommt
Die Anforderung an den Boden ist nie eine Entscheidung des Bodenlegers und selten eine des Architekten. Sie kommt aus der Nutzung und wird in der Regel von der Elektroplanung, dem Betreiber oder einer betrieblichen Schutzkonzeption formuliert. Für die Ausführung ist entscheidend, dass die Anforderung als Zahlenwert mit Prüfverfahren vorliegt, nicht als Eigenschaftswort.
| Bereich | Warum die Anforderung besteht | Was zusätzlich zu klären ist |
|---|---|---|
| Elektronikfertigung und Prüffelder | Schutz empfindlicher Bauteile vor Entladung | Personenaufladung, nicht nur Bodenwiderstand |
| Serverräume und Technikzentralen | Betriebssicherheit der Geräte | Erdung der Systembodenstützen |
| Explosionsgefährdete Bereiche | Zündquellenvermeidung | Grenzwerte aus dem Explosionsschutzdokument |
| Medizinisch genutzte Räume | Schutz von Personen und Geräten | Vorgaben der elektrotechnischen Planung |
| Leitwarten und Schaltwarten | Geräteschutz und Anlagenverfügbarkeit | Zusammenspiel mit dem Systemboden |
Die konkreten Grenzwerte unterscheiden sich je nach Bereich erheblich. Sie gehören in die Leistungsbeschreibung, weil sie Belagsauswahl, Klebstoff und Erdungsplanung festlegen.
Bei Elektronikbereichen kommt eine zweite Größe hinzu, die mit dem Bodenwiderstand allein nicht erfasst wird: die Körperspannung einer gehenden Person. Gemessen wird sie in einem Gehversuch mit dem Schuhwerk, das später getragen wird. Das ist der Punkt, an dem ein technisch einwandfreier Boden an der Realität scheitern kann – mit isolierenden Sohlen ist auch der beste Bodenaufbau wirkungslos. Boden und Schuhwerk bilden ein System, und geprüft wird das System.
Der Aufbau: Belag, Kleber, Leitband, Erdung

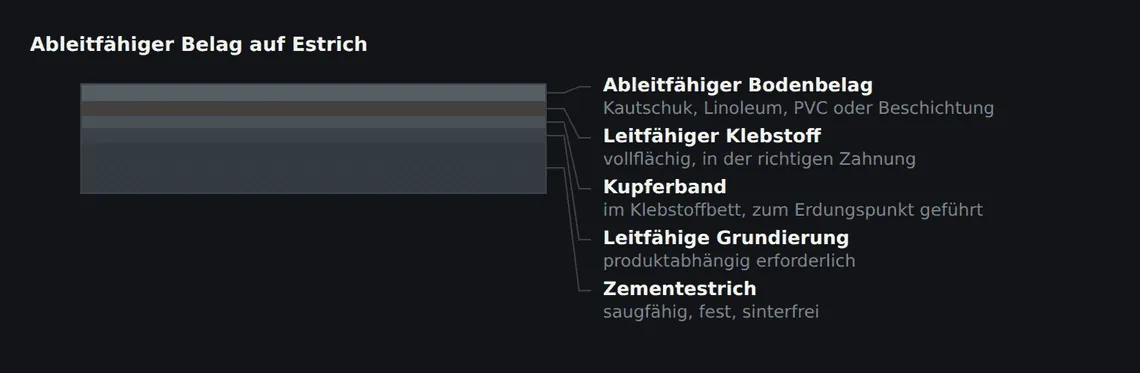

Der Ableitweg beginnt an der Oberfläche und endet am Potentialausgleich des Gebäudes. Jede Schicht dazwischen muss ihn weiterführen. Ein ableitfähiger Belag auf einem normalen Dispersionsklebstoff verlegt hat keinen Ableitweg und misst wie ein isolierender Boden.
Das Kupferband liegt im Klebstoffbett und wird an einen Erdungspunkt geführt, den die Elektroinstallation stellt. Der Anschluss selbst ist eine elektrotechnische Leistung und gehört in die entsprechende Planung. Für die Bodenarbeiten zählt, dass dieser Punkt vorhanden und erreichbar ist, bevor geklebt wird. Ein nachträglich gesetzter Erdungsanschluss bedeutet, den Belag wieder zu öffnen.
Die Anzahl und Lage der Erdungspunkte ergibt sich aus der Verlegeplanung des Bands und aus der Raumgeometrie, nicht aus einer Faustzahl. Maßgeblich ist, dass jedes Bandstück Anschluss an den Potentialausgleich hat und kein Teilbereich elektrisch isoliert bleibt. Bei zusammenhängenden Flächen, die durch Türschwellen, Fugen oder Einbauten unterbrochen sind, ist das der kritische Punkt: Ein abgeschnittenes Bandstück ist ein Bereich ohne Ableitwirkung, und er fällt in einer stichprobenhaften Messung nicht zwangsläufig auf.
Beim Systemboden kommt eine zweite Ebene dazu. Dort führt der Ableitweg zusätzlich über die Platte, das Auflager und die Stütze in die Rohdecke. Stützen und Unterkonstruktion werden dafür geerdet, Auflagerpads und Kantenbänder müssen zum Konzept passen. Ein weiches, isolierendes Auflagerpad kann den Ableitweg über die Stütze vollständig unterbrechen, während der Belag oben einwandfrei misst.
Die Belagsauswahl selbst ist dabei der leichtere Teil. Ableitfähige Ausführungen gibt es bei Kautschuk, Linoleum, homogenem PVC, Nadelvlies mit eingewebten Leitfäden und bei Reaktionsharzbeschichtungen. Sie unterscheiden sich darin, wie die Leitfähigkeit zustande kommt: über eingelagerten Leitruß, über leitfähige Fäden oder über die Materialfeuchte. Das ist kein akademischer Unterschied, denn es entscheidet darüber, wie stark der Messwert später auf das Raumklima reagiert.
Der Untergrund entscheidet mit
Der Estrich unter einem ableitfähigen Belag hat dieselben Anforderungen wie unter jedem dünnen Belag – Ebenheit, Festigkeit, Restfeuchte – und eine zusätzliche. Er muss den leitfähigen Klebstoff so aufnehmen, dass eine durchgehende, ausreichend dicke Klebstoffschicht entsteht. Eine Sinterschicht auf der Estrichoberfläche verhindert das doppelt: Sie stört den Haftverbund und sie verschlechtert den Ableitweg, weil der Klebstoff nicht in den Untergrund eindringt.
Ebenso wirkt eine Spachtelung. Wo gespachtelt wird, liegt zwischen Estrich und Klebstoff eine weitere Schicht, die in das Konzept passen muss. Es gibt leitfähige Spachtelmassen, und es gibt normale. Wird ohne Abstimmung gespachtelt, ist der Ableitweg unterbrochen, obwohl Belag und Klebstoff stimmen. Das ist einer der häufigsten Gründe dafür, dass eine Abnahmemessung misslingt.
Bei Beschichtungen verschiebt sich die Frage in die Grundierung. Dort übernimmt eine leitfähige Grundierung die Funktion des Klebstoffs, und das Kupferband liegt darin. Wird die Beschichtung mehrlagig aufgebaut, muss jede Lage zum System gehören – eine nachträglich aufgebrachte Versiegelung aus einem anderen Produktkreis legt sich als isolierende Haut über die ableitfähige Schicht darunter.
Aus der Ausführung
Der zweithäufigste Grund ist die Pflege. Ein filmbildendes Pflegemittel legt eine dünne, isolierende Schicht über die Oberfläche und hebt die Ableitfähigkeit auf. Der Boden misst bei der Abnahme einwandfrei und fällt ein halbes Jahr später durch. Wir übergeben deshalb mit der Fläche immer die Pflegeanweisung des Belagsherstellers, weil die Ableitfähigkeit nur mit der dort beschriebenen Reinigung erhalten bleibt.
Nachweis und Messung
Gemessen wird am fertigen Boden mit einer definierten Elektrode und einer festgelegten Prüfspannung. Üblich sind zwei Messgrößen: der Erdableitwiderstand von der Oberfläche zum Erdungspunkt und der Widerstand zwischen zwei Punkten auf der Oberfläche. Der erste sagt, ob der Ableitweg funktioniert, der zweite, ob die Fläche in sich einheitlich ist.
- Messstellen über die Fläche verteilen, Ränder, Türbereiche und Anschlussfugen einschließen.
- Raumklima erfassen und protokollieren, weil der Messwert von der relativen Luftfeuchte abhängt.
- Erdableitwiderstand gegen den Erdungspunkt messen und die Messstellen im Plan eintragen.
- Punkt-zu-Punkt-Widerstand in derselben Fläche messen, um isolierte Teilbereiche zu finden.
- Ergebnisse mit Datum, Klima, Gerät und Messstellenplan dokumentieren.
Die Klimaabhängigkeit wird regelmäßig unterschätzt. Viele ableitfähige Beläge leiten über Feuchtigkeit mit; bei trockener Winterluft steigen die Messwerte, teils um eine Zehnerpotenz. Eine Messung bei hoher Luftfeuchte im Sommer ist deshalb kein Nachweis für den Winterbetrieb. Wo die Anforderung eng ist, gehört die Messung unter den ungünstigen Klimabedingungen durchgeführt oder das Klima im Protokoll festgehalten und bewertet.
Ebenso wichtig ist der Zeitpunkt. Ein frisch verlegter Belag hat seinen Endwert noch nicht erreicht, weil der Klebstoff noch Feuchtigkeit enthält und der Ableitweg sich erst mit dem Aushärten stabilisiert. Eine Messung unmittelbar nach der Verlegung liefert Werte, die weder die bessere noch die schlechtere Seite zuverlässig zeigen. Sinnvoll ist eine Kontrollmessung kurz nach der Verlegung zur Prüfung des Ableitwegs und die maßgebende Messung, wenn die Fläche ausgehärtet und gereinigt ist.
Dokumentiert wird mit Messstellenplan, nicht mit einer Zahl. Ein Protokoll, das einen einzelnen Wert für einen Raum nennt, ist fachlich nicht verwertbar, weil sich damit weder ein isolierter Teilbereich noch eine spätere Veränderung nachvollziehen lässt. Der Plan ist zugleich die Grundlage für Wiederholungsmessungen im Betrieb, die in vielen Bereichen ohnehin vorgesehen sind.
