Systemböden im Bestand umbauen und nachrüsten
Systembodenflächen werden über die Nutzungsdauer eines Gebäudes mehrfach verändert: Trennwände wandern, Arbeitsplätze werden verdichtet, Technikräume entstehen und verschwinden. Der Boden macht das mit, solange Raster, Tragfähigkeit und Höhenanschlüsse bekannt sind. Genau diese drei Angaben fehlen im Bestand fast immer. Deshalb beginnt ein Umbau mit einer Aufnahme und nicht mit einer Materialbestellung.
Was die Aufnahme einer bestehenden Fläche klären muss
Zuerst wird die Bauart bestimmt, denn sie entscheidet, was überhaupt möglich ist. Ein Doppelboden besteht aus einzeln abnehmbaren Platten auf justierbaren Stützen und lässt sich an jeder Stelle öffnen und umbauen. Ein trocken montierter Hohlboden bildet eine geschlossene Ebene, die nur an den vorgesehenen Öffnungen zugänglich ist. Ein Hohlboden in Nassbauweise hat eine fugenlose Lastverteilungsschicht, die für jeden Eingriff geschnitten werden muss. Unterscheiden lassen sich die drei an Fugenbild, Klang unter dem Fuß und dem Blick unter eine geöffnete Platte oder einen Revisionsdeckel.
Das Rastermaß wird nicht an einer Platte abgelesen, sondern über mehrere Felder in beiden Richtungen gemessen und aus der Gesamtlänge zurückgerechnet. Fugenbreiten und Kantenprofile verschieben das Nennmaß, und ein aus einer einzelnen Platte abgeleitetes Maß summiert diesen Fehler über die Fläche auf. Zur Aufnahme gehört außerdem der Rasterursprung, weil er festlegt, wo die Passstreifen liegen und wie die vorhandenen Trennwandachsen zum Raster stehen.
- Bauart und Plattenaufbau werden an einer geöffneten Platte in einem unauffälligen Bereich ermittelt, nicht aus alten Zeichnungen übernommen.
- Das Rastermaß wird in beiden Richtungen über mehrere Felder gemessen und auf den Rasterursprung bezogen.
- Die lichte Hohlraumhöhe wird an mehreren Stellen aufgenommen, weil die Rohdecke darunter nicht eben ist.
- Stützentyp, Justierbarkeit und der Zustand der Klebefuge werden an geöffneten Stellen geprüft, verteilt über die Fläche.
- Die Belegung des Hohlraums wird festgehalten: Trassen, Kanäle, Schotts und aufgegebene Leitungen früherer Ausbauten.
- Auslässe, Bodentanks und Ausschnittplatten werden eingemessen, weil sie den Spielraum für neue Trennwandachsen begrenzen.
- Die Belagsart wird bestimmt, insbesondere ob werkseitig belegt oder auf der Fläche durchgeklebt wurde.
Die Tragfähigkeit einer Fläche ohne Unterlagen einschätzen
Systembodenplatten tragen keine dauerhaft lesbare Kennzeichnung, und nach zwei Mieterwechseln ist der Ordner mit den Unterlagen erfahrungsgemäß verschwunden. Was bleibt, sind Indizien: Plattendicke, Kernart, Rastermaß, Querschnitt und Kopfform der Stützen sowie die Art der vorhandenen Auslässe. Aus diesen Merkmalen lässt sich eine Fläche einordnen, aber nicht nachweisen. Ein belastbares Ergebnis liefert nur die Prüfung ausgebauter Platten oder eine Probebelastung auf der Fläche durch eine Prüfstelle.
Wichtig wird diese Unterscheidung bei jeder Umnutzung. Aus einem Bürogeschoss wird ein Archiv, ein Technikraum oder eine Fläche, die mit Hubwagen befahren wird, und die Radlast eines einzigen Transports übersteigt die Nutzlast des gesamten Raums. Beherrschbar ist das über drei Wege: Transportwege werden mit Lastverteilungsplatten abgedeckt, in den betroffenen Achsen werden zusätzliche Stützen gesetzt, oder die Platten dieses Bereichs werden gegen solche einer höheren Klasse getauscht.
Hinzu kommt der Zustand. Die eingebaute Klasse ist nicht die vorhandene Tragfähigkeit: Ein Kern, der nach einem früheren Wassereintritt an den Kanten gequollen ist, trägt weniger als am ersten Tag, eine verdrehte Stütze liegt nicht mehr auf Höhe, und eine gelöste Klebefuge überträgt keine waagerechten Kräfte. Diese Befunde entstehen örtlich und nicht in der ganzen Fläche, weshalb die Aufnahme an mehreren Stellen öffnet und nicht an einer. Sinnvoll verteilt werden die Öffnungen dabei nach Nutzung: eine in einer Verkehrsfläche, eine unter der bisherigen Möblierung, eine an einer Stelle mit Feuchteverdacht, etwa an einer Teeküche oder unter einem früheren Pflanzgefäß.
Altplatten: was wieder eingebaut werden kann
Bei jedem Umbau entstehen zwei Plattenströme: Platten, die an anderer Stelle wieder eingebaut werden, und Platten, die ausscheiden. Sortiert wird beim Ausbau und nicht später am Stapel, weil sich Kantenschäden und Maßabweichungen an der liegenden Platte kaum noch zuordnen lassen. Die Kriterien sind Kernzustand, Kanten, Maßhaltigkeit und Belag – in dieser Reihenfolge, denn Optik lässt sich hinnehmen, ein geschwächter Kern nicht.
| Befund an der Altplatte | Was er bedeutet | Umgang beim Umbau |
|---|---|---|
| Kanten ausgebrochen, Kantenprofil fehlt | Auflagerfläche und Fugenmaß sind nicht gesichert | ausscheiden, nicht überspachtelt einbauen |
| Kern an den Kanten gequollen, Maß über Nennmaß | früherer Feuchteeintritt, Tragfähigkeit vermindert | ausscheiden und die Ursache im Hohlraum suchen |
| Belag abgelaufen, Kern und Kanten unversehrt | Tragfähigkeit unverändert, Fläche optisch uneinheitlich | in Nebenflächen und unter Möblierung einsetzen |
| Belag auf der Fläche durchgeklebt | Platten lassen sich nicht einzeln lösen | abschnittsweise ausbauen, Belag gesondert bewerten |
| Ausschnitt für Auslass oder Bodentank | Ausschnitt begrenzt die Verwendbarkeit | nur an einer Stelle mit gleicher Funktion wieder einsetzen |
Die Reihenfolge der Prüfung entscheidet: Ein geschwächter Kern schließt die Platte aus, ein abgelaufener Belag verschiebt sie nur in eine andere Fläche.
Belagsaufbauten und Klebstoffe aus älteren Jahrzehnten werden vor dem Ausbau auf Gefahrstoffe untersucht, wenn Alter und Art des Aufbaus dazu Anlass geben. Das betrifft den Belag auf der Platte ebenso wie Reste auf der Rohdecke, und das Ergebnis entscheidet über Ausbauverfahren, Staubschutz und Entsorgungsweg. Diese Klärung gehört vor den ersten Saugheber, nicht in die Woche danach.
Für den Wiedereinbau müssen Nennmaß, Plattendicke und Kantenausbildung übereinstimmen. Platten aus zwei Lieferungen unterscheiden sich in Dicke und Kantenprofil um Zehntelmillimeter, und genau diese Zehntel erzeugen im Streiflicht einen sichtbaren Versatz und eine klemmende Reihe.
Teilrückbau im genutzten Geschoss

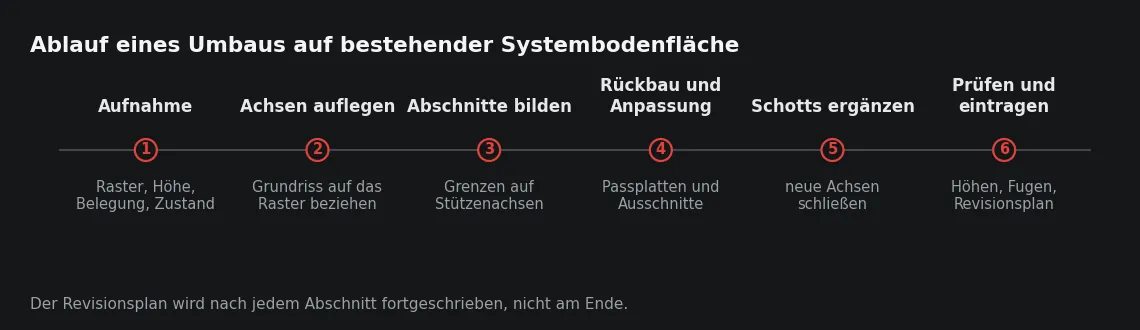

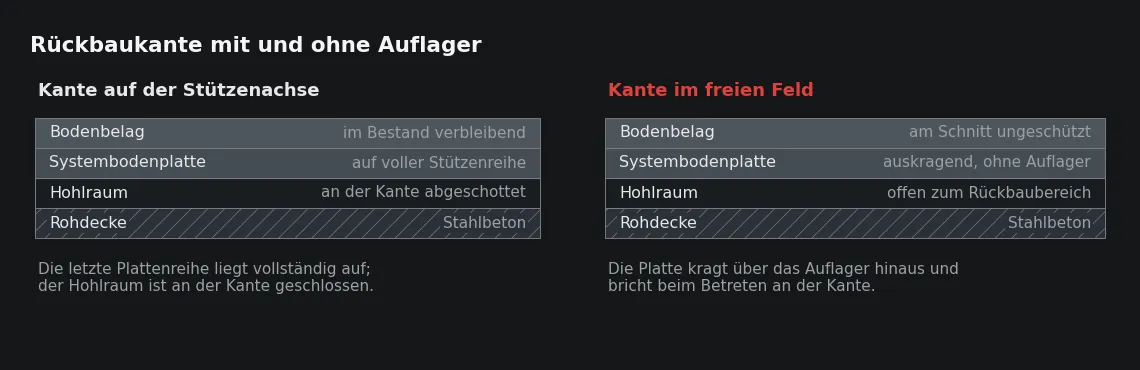

Die Grenze eines Rückbauabschnitts liegt auf einer Stützenachse, nicht mitten im Feld. An der Grenze bleibt eine vollständige Stützenreihe unter der letzten Plattenreihe stehen; eine Platte, die über ihre Auflager hinaus in den Rückbaubereich kragt, bricht an der Kante, sobald sie betreten wird. Aus demselben Grund werden Stützen nicht abschnittsweise entfernt, solange darüber noch Platten liegen.
- Abschnittsgrenze auf eine Stützenachse legen und den Hohlraum an dieser Achse vor dem Öffnen einsehen.
- Leitungen, die in den bleibenden Bereich weiterlaufen, kennzeichnen und gegen Beschädigung sichern.
- Platten von der Grenze zum Ausgang hin ausbauen und beim Ablegen sofort nach Wiederverwendbarkeit sortieren.
- Stützen lösen, Klebstoffreste von der Rohdecke abtragen und die Fläche staubfrei machen, bevor neu geklebt wird.
- Abschlusskante mit vollständiger Stützenreihe und Randprofil ausbilden und den Hohlraum an der Kante schließen.
Aus der Praxis
Wir trennen bei Umbauten im laufenden Betrieb nicht nur den Raum ab, sondern auch den Hohlraum an der Abschnittsgrenze. Ohne diese Trennung liegt der Staub aus dem Rückbau zwei Wochen später unter den Platten des Nachbarbereichs, und dort holt ihn niemand heraus, bevor die nächste Platte geöffnet wird. Ein gesetztes Schott an der Grenze ist die kleinere Arbeit.
Beim Hohlboden in Nassbauweise ist der Rückbau ein Schneidvorgang. Geschnitten wird entlang einer Elementachse, damit die bleibende Fläche auf Stützfüßen endet und nicht auf einem freien Feld; die Schnittkante wird anschließend eingefasst, weil die Lastverteilungsschicht dort ihre Einspannung verloren hat. Schneidschlamm und Schnittstaub gelangen dabei unvermeidlich in den Hohlraum und werden abgesaugt, bevor die Öffnung geschlossen wird.
Mieterwechsel: neue Achsen auf altem Raster
Ein neuer Ausbau bringt neue Trennwandachsen, und ob eine Achse auf eine Rasterfuge fällt oder über die Plattenmitte läuft, entscheidet über den ganzen Aufwand. Liegt sie auf der Fuge, bleiben die Platten beidseitig tauschbar und das Schott lässt sich in der Achse führen. Läuft sie über die Platte, müssen Platten längs geschnitten werden; sie liegen dann nur noch auf drei Seiten auf, und die Schnittkante ist ohne Profil. Deshalb wird der Grundriss auf das vorhandene Raster gelegt, nicht das Raster auf den Grundriss.
Zu jedem Achsenwechsel gehört die Nachführung der Schotts. Neue Achsen brauchen ein Schott, aufgegebene Achsen hinterlassen eines an einer Stelle, an der keine Trennung mehr gefordert ist – dort behindert es Trassen und die Reinigung des Hohlraums und wird auf einen Durchlass zurückgebaut. Beides gehört in denselben Arbeitsgang, weil der Hohlraum danach für Jahre geschlossen bleibt.
Der zweite Punkt ist das Möblierungsraster. Neue Arbeitsplätze verlangen Auslässe an anderen Stellen, und alte Auslässe fallen unter Wände oder in Verkehrsflächen. Ein aufgegebener Auslass wird durch eine vollflächige Platte ersetzt und nicht durch einen geschlossenen Deckel, weil eine Ausschnittplatte mit blindem Deckel weder die Tragfähigkeit der Nachbarplatten noch ein einheitliches Fugenbild hat.
Höhenanschlüsse und der Justierweg der Stützen
Im Bestand ist die Oberkante des fertigen Bodens keine Variable. Sie steht über Türen und Zargen, Aufzugsschwellen, Treppenantritte und angrenzende Flächen fest, und jede neue Platte muss genau diese Höhe treffen. Weicht die Dicke der neuen Platten von der alten ab, wird die Differenz über die Stützenhöhe ausgeglichen – vorausgesetzt, der Justierweg der eingesetzten Stützen gibt sie her.
Genau dieser Justierweg ist im Bestand knapper als im Neubau. Er muss das Relief der Rohdecke aufnehmen und zusätzlich alles, was im Laufe der Jahre darauf liegen geblieben ist: Klebstoffreste alter Stützenfüße, Spachtelungen, Reste eines früheren Estrichs. Reicht er nicht, werden Stützen anderer Bauhöhe eingesetzt oder die Rohdecke wird örtlich abgetragen oder ausgeglichen. Beides wird beim Aufmaß entschieden und nicht während der Montage.
An der Naht zwischen alter und neuer Fläche wird gemessen, nicht geschätzt. Ein Höhenversatz, der kleiner ist als das Fugenmaß, verschwindet im Fugenbild; ein größerer bleibt als Kante sichtbar und als Stolperstelle spürbar und lässt sich nur durch erneutes Justieren beheben. Geprüft wird mit Richtlatte und Nivelliergerät über die Grenze hinweg, in beiden Rasterrichtungen und vor dem Auflegen der letzten Reihe.
Sie planen einen Hohlboden? Unsere Leistungsseite erläutert Bauweisen, Lastklassen und Schnittstellen: Hohlboden. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Lässt sich ein bestehendes Raster mit neuen Platten ergänzen?
Nur wenn Nennmaß, Plattendicke und Kantenausbildung übereinstimmen. Sinnvoll ist ein Probefeld aus wenigen Platten in der Fläche, bevor größere Mengen beschafft werden: Es zeigt Fugenmaß, Höhenversatz und Farbunterschied unter dem Licht des Raums. Passt es nicht, ist der Tausch einer ganzen Achse oft die ruhigere Lösung als das Einstreuen einzelner Platten.
Können Platten nach einem Wasserschaden wieder eingebaut werden?
Das entscheidet der Kern. Calciumsulfat- und Holzwerkstoffkerne nehmen an den Kanten Feuchte auf, quellen und kehren nicht auf ihr Nennmaß zurück; solche Platten passen nicht mehr in das Raster und tragen weniger. Vor dem Wiedereinbau wird zudem der Hohlraum getrocknet, sonst wiederholt sich der Vorgang an den neuen Platten.
Was geschieht mit den Stützenfüßen im Rückbauabschnitt?
Sie werden gelöst und die Klebstoffreste von der Rohdecke abgetragen, bis eine tragfähige, staubfreie Fläche zum Verkleben der neuen Stützen vorliegt. Übergangene Reste sind der häufigste Grund dafür, dass ein Fußpunkt später nicht hält, weil der Kleber dann auf einer alten, schlecht haftenden Schicht sitzt.
Kann eine Fläche abschnittsweise auf eine höhere Tragfähigkeit gebracht werden?
Ja, über zusätzliche Stützen in den betroffenen Achsen, über stärkere Platten in diesem Bereich oder über eine dauerhafte Lastverteilung auf der Fläche. Wichtig ist der Übergang: An der Grenze zwischen zwei Bereichen unterschiedlicher Tragfähigkeit muss erkennbar bleiben, wo der stärkere Bereich endet, sonst wird die Grenze im Betrieb überfahren.
