Hohlraumhöhe planen: Installationen, Luft, Toleranzen

Systemböden Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Die Hohlraumhöhe ist die Größe eines Systembodens, die sich nach der Montage nicht mehr ändern lässt, ohne die Fläche wieder zu öffnen. Sie folgt nicht aus einem Erfahrungswert, sondern aus vier Anforderungen, die unabhängig voneinander entstehen: der Belegung durch Installationen, der Zugänglichkeit im Betrieb, dem Relief der Rohdecke und der Aufbauhöhe, die das Gebäude überhaupt hergibt. Maßgebend ist die größte dieser vier Forderungen, nicht ihr Mittelwert.

Drei Höhen, die in Unterlagen verwechselt werden

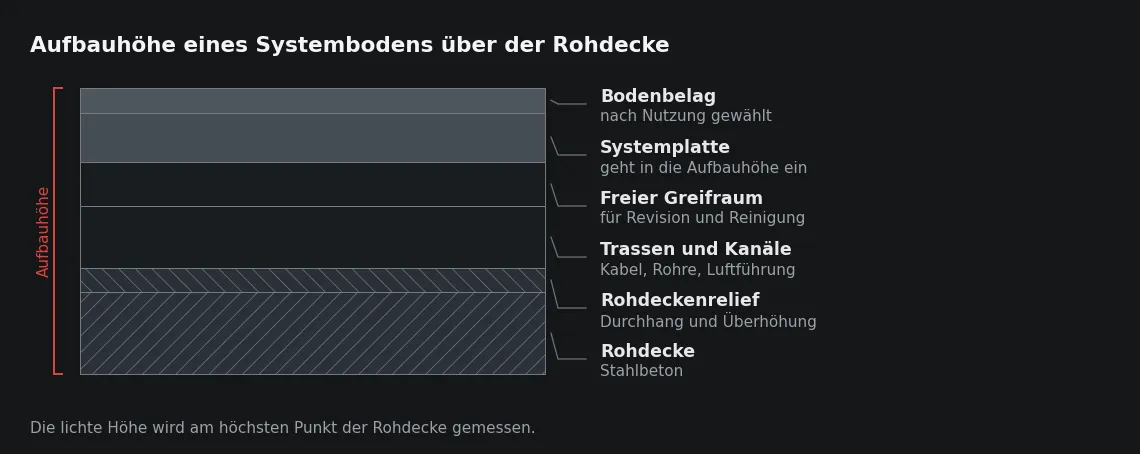

Die lichte Hohlraumhöhe reicht von der Oberkante der Rohdecke bis zur Unterkante der Platte oder der Lastverteilungsschicht. Die Systemhöhe schließt die Platte ein und endet an ihrer Oberkante. Die Aufbauhöhe endet an der Oberkante des fertigen Belags. Zwischen der kleinsten und der größten dieser drei Angaben liegen Plattendicke und Belagsdicke, und wenn in Unterlagen eine Zahl ohne Bezug steht, ist ungeklärt, welche der drei gemeint war. Geprüft wird das am billigsten, bevor Stützen bestellt sind.

Die zweite Unschärfe betrifft den Ort. Die lichte Höhe ist keine Konstante über die Fläche, weil das Relief der Decke darunter über die Fläche wechselt: Am höchsten Punkt der Decke ist sie am kleinsten. Für die Installation zählt genau dieses Mindestmaß und nicht die Sollhöhe im Mittel. Eine Höhenangabe ohne den Hinweis, ob sie das Mindestmaß am ungünstigsten Punkt oder die Sollhöhe beschreibt, lässt sich nicht nachrechnen.

Was den Hohlraum tatsächlich belegt

Gerechnet wird nicht mit Leitungsdurchmessern, sondern mit Einbauhöhen samt Anschluss. Eine Kabeltrasse braucht ihre Bauhöhe und zusätzlich den Raum, den das Kabel beim Abgang für seinen Biegeradius benötigt. Eine Rohrleitung braucht Rohr, Dämmung und Halterung. Ein Bodentank braucht seine Einbautiefe und darunter den Bogen, mit dem die Leitung waagerecht weiterläuft – häufig ist er das höchste Bauteil der ganzen Fläche und liegt mitten im Raum.

Maßgebend ist nie das Bauteil allein, sondern das Bauteil mit seinem Anschluss: Ein Kabel braucht wenig Höhe, sein Biegeradius ein Vielfaches davon.

Neben der Höhe belegt jede Installation auch Fläche, und beides hängt zusammen. Zwischen Strom- und Datentrassen wird ein Abstand eingehalten; lässt er sich waagerecht nicht einhalten, bleibt nur die Führung übereinander, und damit wächst die erforderliche Höhe. Dasselbe gilt für Stützen und Schotts: Sie stehen im Weg, Trassen weichen ihnen aus, und an jeder Ausweichstelle entsteht eine zusätzliche Kreuzung. Eine Trassenplanung, die das Stützenraster nicht kennt, erzeugt deshalb Höhen, die niemand vorgesehen hat.

Eine eigene Kategorie ist die Luft. Wird der Hohlraum zur Luftverteilung genutzt, etwa für Quellluft über Bodenauslässe oder für die Kühlung von Technikflächen, dann ist die Höhe eine strömungstechnische Größe. Der freie Querschnitt bestimmt Geschwindigkeit und Druckverlust, und jede Trasse im Strömungsweg verengt ihn. Die Höhe folgt dann aus der Auslegung der Anlage, und nachträglich eingezogene Kabelbündel verändern diese Auslegung, ohne dass es jemand bemerkt.

Der maßgebende Punkt liegt nicht in der Fläche

In der Fläche laufen Trassen flach und parallel, und dort reicht die Höhe fast immer. Eng wird es an drei Stellen: an den Übergabepunkten zu Steigschächten und Verteilern, wo die Leitungen eines ganzen Geschosses zusammenlaufen; unter Unterzügen und Deckenversprüngen, wo die lichte Höhe örtlich geringer ist; und an den Auslässen, wo eine Leitung aus der Waagerechten in die Senkrechte geht. Diese drei Stellen bestimmen die Höhe des gesamten Geschosses.

Daraus folgt das Vorgehen beim Aufmaß. Aufgenommen wird nicht die Fläche, sondern der Zusammenlauf: Die Leitungsplanungen der Gewerke werden übereinandergelegt, und an jedem Zusammenlauf wird die Stapelhöhe ermittelt. Ergibt sich dort ein Maß, das die verfügbare Aufbauhöhe überschreitet, gibt es zwei Wege – die Höhe wird erhöht, oder der Zusammenlauf wird entflochten, indem Trassen anders geführt oder auf mehrere Schachtanschlüsse verteilt werden. Beides ist eine Planungsentscheidung und keine Frage der Montage.

Für Kreuzungen wird festgelegt, welches System oben liegt, und diese Festlegung gehört in den Plan und nicht auf die Baustelle. Sinnvoll liegt unten, was sich selten ändert – Rohrleitungen mit Gefälle, Lüftungskanäle –, und oben, was häufig ergänzt wird, also die Datenverkabelung. Wird es umgekehrt ausgeführt, muss für jede zusätzliche Datenleitung ein Bündel angehoben werden, das dafür nicht gedacht war.

Aus der Praxis

Wir messen bei der Aufnahme nicht in Raummitte, sondern an den Türachsen und vor den Schachttüren. Dort finden wir regelmäßig Stapel aus Lüftungskanal, Rohrbündel und zwei Trassenebenen, während die Fläche selbst unauffällig ist. Diese Stunde Aufmaß verschiebt gelegentlich eine Entscheidung über die Aufbauhöhe – und zwar zu einem Zeitpunkt, an dem sie noch verschoben werden kann.

Die Rohdecke bestimmt die kleinste lichte Höhe mit

Rohdecken werden mit Toleranzen gebaut, und für Ebenheit und Höhenlage gilt DIN 18202. Dazu kommen Abweichungen, die nicht zufällig verteilt sind, sondern der Tragstruktur folgen: Durchhang in Feldmitte, Überhöhung über den Auflagern, ein Sattel über Unterzügen, Versprünge an Schalungsstößen. Der höchste Punkt einer Decke liegt deshalb häufig genau dort, wo auch die Trassen laufen – an den Auflagerachsen und entlang der Unterzüge.

Der Justierweg der Stützen nimmt diese Abweichungen auf, aber nur innerhalb seines Bereichs und nur in einer Richtung: Er hebt die Platte über den höchsten Punkt der Decke. Damit steht der Installation die lichte Höhe am höchsten Punkt zur Verfügung und nicht die Sollhöhe. Wer mit der Sollhöhe plant, verliert die Differenz zwischen Soll und Höchstpunkt genau dort, wo die Trasse am dicksten ist.

Vor der Festlegung wird das Rohdeckenrelief deshalb im Raster der künftigen Stützen aufgenommen und nicht stichprobenweise. Ist die Abweichung größer als der Justierweg, wird die Decke örtlich abgetragen oder ausgeglichen, oder die Hohlraumhöhe erhält ein Vorhaltemaß. Diese Entscheidung fällt beim Aufmaß, weil sie die Stützenlänge bestimmt, und die Stützenlänge ist nach der Lieferung keine Variable mehr.

Mindesthöhe für Revision und Betrieb

Eine Höhe, die für die Installation ausreicht, reicht nicht zwangsläufig für die Arbeit an ihr. Der Unterschied ist die Hand: Eine Trasse, die satt unter der Platte liegt, lässt sich nicht greifen, eine Klemmstelle darunter nicht öffnen. Wer den Hohlraum nur nach der Belegung bemisst, erhält eine Fläche, die zwar Leitungen enthält, aber keine Revision zulässt – und damit den Grund verliert, aus dem ein Systemboden eingebaut wurde.

• Über der Belegung bleibt so viel Raum frei, dass eine Hand mit Werkzeug zwischen Platte und Trasse arbeiten kann.
• Verbindungsstellen, Dosen und Armaturen liegen unter abnehmbaren Platten, nicht unter Ausschnittplatten, Trennwänden oder festen Einbauten.
• Trassen werden so geführt, dass eine geöffnete Platte den Abschnitt zwischen zwei Abzweigen zugänglich macht.
• Der Hohlraum bleibt absaugbar; eine flach überbaute Zone lässt sich weder reinigen noch kontrollieren.
• Wird der Hohlraum zur Luftführung genutzt, bleibt der freie Querschnitt auch nach späteren Ergänzungen erhalten.
• Leerrohre mit Zugdraht übernehmen die Zugänglichkeit dort, wo die Höhe für eine spätere Belegung nicht ausreicht.

Bei niedrigen Hohlräumen, wie sie unter Hohlböden in Nassbauweise üblich sind, verschiebt sich die Aufgabe. Zugänglich ist dort nur, was unter einer Öffnung liegt, und deshalb werden Trassenführung und Lage der Öffnungen gemeinsam geplant. Je geringer die Höhe, desto mehr Öffnungen sind nötig – und jede Öffnung ist eine Schwachstelle in der Fläche, im Fugenbild und im Schallschutz. Höhe und Öffnungszahl stehen damit in einem direkten Verhältnis, das man in beide Richtungen nutzen kann.

Die Höhe festlegen und mit Bezug weitergeben

Mit der Höhe wächst nicht nur die Kapazität. Die freie Länge der Stützen nimmt zu, und ab einem bestimmten Maß braucht die Fläche eine Aussteifung, damit sie waagerechte Kräfte aufnimmt. Das Luftvolumen unter der Platte wird größer, was die Resonanz des Aufbaus nach unten verschiebt und die Übertragung von Raum zu Raum erleichtert. Und jeder Zentimeter Aufbauhöhe geht der Geschosshöhe verloren und wirkt auf Türhöhen, Brüstungen und Treppenantritte. Eine Hohlraumhöhe wird deshalb begründet und nicht großzügig gewählt.

• Belegung nach Systemen getrennt zusammenstellen, mit Bauhöhen einschließlich Halterung und Dämmung.
• Zusammenläufe an Schächten und Verteilern aufnehmen und dort die maßgebende Stapelhöhe ermitteln.
• Rohdeckenrelief im Stützenraster aufnehmen und den höchsten Punkt der Fläche festhalten.
• Greifraum für die Revision und ein Vorhaltemaß für spätere Belegung hinzufügen.
• Die maßgebende Höhe gegen die verfügbare Aufbauhöhe stellen und das Ergebnis mit Bezugspunkt festschreiben.

Weitergegeben wird die Höhe vollständig: lichte Höhe, bezogen auf die Oberkante der Rohdecke am höchsten Punkt, dazu Plattendicke und Belagsdicke, die zusammen die Aufbauhöhe ergeben. Ergänzt wird die Belegung, die dieser Höhe zugrunde liegt. Ohne diese Angabe kann später niemand prüfen, ob eine zusätzliche Trasse noch hineinpasst, und die Prüfung findet dann beim Öffnen der ersten Platte statt. Eine halbe Seite mit Höhe, Bezugspunkt und Belegung ist damit das langlebigste Dokument, das eine Systembodenfläche mitbekommt.

Sie planen einen Hohlboden? Unsere Leistungsseite erläutert Bauweisen, Lastklassen und Schnittstellen: Hohlboden. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum. Für Leitwarten, Schaltwarten und Technikräume: Schaltwartenboden.

Häufige Fragen

Wie wird eine Hohlraumhöhe eindeutig angegeben?

Mit drei Angaben: als lichtes Maß, bezogen auf die Oberkante der Rohdecke, und mit dem Hinweis, dass es am höchsten Punkt der Decke gilt. Ergänzt um Plattendicke und Belagsdicke ergibt sich daraus die Aufbauhöhe. Eine einzelne Zahl ohne Bezug wird auf der Baustelle regelmäßig als Systemhöhe gelesen und führt zu Stützen falscher Länge.

Reicht der Justierweg der Stützen, um eine unebene Rohdecke auszugleichen?

Innerhalb seines Bereichs ja, und er arbeitet nur nach oben. Die lichte Höhe wird deshalb vom höchsten Punkt der Decke aus gerechnet. Liegt die Abweichung über dem Justierweg, kommen Stützen mit größerer Bauhöhe zum Einsatz, oder die Decke wird an den Hochpunkten abgetragen; entschieden wird das beim Aufmaß und nicht während der Montage.

Welche Höhe braucht ein Hohlraum, der später ergänzt werden soll?

Über die Belegung hinaus ein Greifraum, in dem sich mit Werkzeug arbeiten lässt, und ein Vorhaltemaß für die Leitungen, die in der Nutzungsdauer hinzukommen. Ein Maß in Millimetern lässt sich nicht allgemein angeben, weil es von Trassenart, Abgängen und Auslässen abhängt. Anhaltspunkt ist die Frage, ob eine einzelne geöffnete Platte den Abschnitt bis zum nächsten Abzweig zugänglich macht.

Kann der Hohlraum gleichzeitig Installationen und Zuluft aufnehmen?

Ja, das ist der übliche Fall bei Quellluftsystemen, verlangt aber eine gemeinsame Auslegung. Der freie Querschnitt über der Belegung ist Teil der Anlagenauslegung, und Schotts wirken als Einschnürung. Werden später Kabel nachgezogen, verändert sich die Strömung; deshalb gehören Querschnitt und Schottlage in die Dokumentation der Fläche.
