Risse in zementgebundenen Industrieböden

Schäden und Mängel Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

Zementgebundene Industrieböden reißen, weil sie schwinden und dabei behindert werden. Das ist keine Ausnahme, sondern der Normalfall, und der Fugenplan ist der Versuch, die Risse dorthin zu lenken, wo sie planbar sind. Interessant ist deshalb nicht, ob ein Boden Risse hat, sondern welche Art von Riss vorliegt, ob er sich noch bewegt und was er über die Konstruktion aussagt.

Warum diese Böden reißen

Ein zementgebundener Boden verkleinert sein Volumen, während er trocknet. Der Anteil des Anmachwassers, der nicht chemisch gebunden wird, verdunstet, und das Gefüge zieht sich zusammen. Könnte sich die Platte dabei frei bewegen, wäre das folgenlos – sie würde an allen Rändern ein wenig zurückgehen. Sie kann es aber nicht. Sie liegt auf einem Untergrund, an dem sie reibt, sie stößt an Fundamente, Stützen und Einbauteile, und sie schwindet oben schneller als unten, weil sie oben austrocknet.

Aus behindertem Schwinden entstehen Zugspannungen. Ein junger Zementboden hält davon sehr wenig aus, weil die Zugfestigkeit langsamer wächst als die Schwindspannung. Überschreitet die Spannung die Festigkeit, reißt das Gefüge – und zwar an der schwächsten oder am stärksten behinderten Stelle. Deshalb sind Risse in Industrieböden fast immer dort, wo die Geometrie sie erzwingt: an einspringenden Ecken, an Querschnittssprüngen, an Stützenfüßen, an Bodeneinläufen.

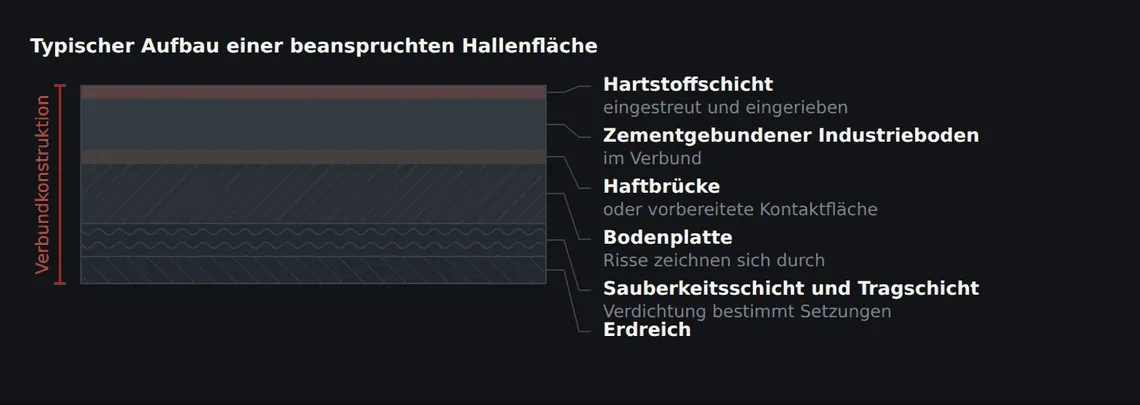

Bei Verbundkonstruktionen kommt ein zweiter Mechanismus dazu. Ein im Verbund eingebauter Boden folgt jeder Bewegung und jedem Riss des Untergrunds. Ein Riss in der Bodenplatte zeichnet sich nach oben durch, unabhängig davon, wie sorgfältig die Verschleißschicht hergestellt wurde. Wer solche Risse verharzt, ohne die Bewegung im Untergrund zu berücksichtigen, sieht sie innerhalb eines Jahres wieder, meist wenige Zentimeter daneben.

Die Rissbilder auseinanderhalten

Die Unterscheidung gelingt über drei Merkmale: Wann ist der Riss aufgetreten, wie verläuft er, und wie tief geht er. Ein Riss, der am Einbautag entsteht, hat eine andere Ursache als einer, der nach zwei Jahren auftritt, auch wenn beide gleich aussehen.

Der Verlauf ist oft aussagekräftiger als die Breite. Gerade, zwischen zwei Zwangspunkten durchgehende Risse sind Schwindrisse; unregelmäßig mäandernde mit Versatz deuten auf den Untergrund.

Ein Merkmal wird häufig überbewertet: die Rissbreite. Ein feiner Riss, der sich mit der Temperatur öffnet und schließt, ist für die Instandsetzung schwieriger als ein breiter, der zur Ruhe gekommen ist. Deshalb steht vor der Bewertung eine Beobachtung über die Zeit – Rissmarken oder mechanische Rissmonitore, abgelesen über einen Zeitraum, der mindestens eine Temperaturschwankung der Halle abdeckt. In einer Produktionshalle mit Toranlage sind das Sommer und Winter, nicht zwei Wochen.

Was der Fugenplan über das Rissbild verrät

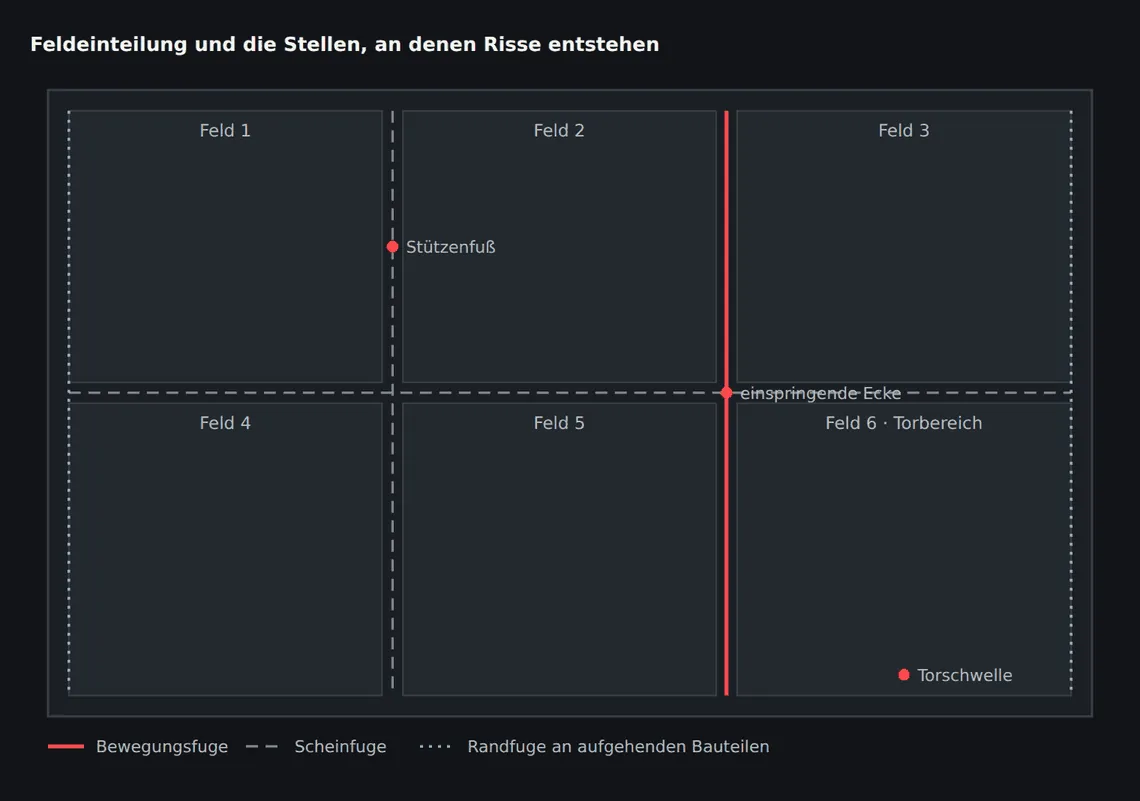

Ein Riss, der genau die Verbindung zwischen zwei Zwangspunkten herstellt, ist die Fuge, die dort nicht geplant wurde. Das klingt banal, ist aber das nützlichste Werkzeug bei der Ursachensuche: Zeichnet man die Risse in den Grundriss und legt den Fugenplan darüber, zeigt sich in den meisten Fällen sofort, ob die Felder zu groß, zu ungünstig geschnitten oder um ein Hindernis herumgeführt wurden.

Drei Konstellationen tauchen immer wieder auf. Erstens die einspringende Ecke: An jedem Innenwinkel der Fläche konzentriert sich die Spannung, und von dort startet ein Riss diagonal in das Feld hinein. Zweitens das langgestreckte Feld: Je weiter das Seitenverhältnis von der Quadratform abweicht, desto eher reißt das Feld quer durch. Drittens das Hindernis im Feld – eine Stütze, ein Fundament, ein Bodeneinlauf –, um das der Boden nicht herumarbeiten kann und das deshalb eine eigene Fugenführung braucht.

Scheinfugen wirken nur, wenn sie früh genug und tief genug angelegt sind. Eine zu spät geschnittene Scheinfuge kommt zu spät – der Boden hat sich seine Trennstelle dann schon selbst gesucht. Und eine zu flach geschnittene Fuge schwächt den Querschnitt nicht ausreichend, um den Riss sicher dorthin zu ziehen; er läuft dann neben der Fuge her. Beides erkennt man auf der fertigen Fläche daran, dass Fugen unauffällig geblieben sind, während wenige Zentimeter daneben ein Riss verläuft.

Bewerten: welcher Riss instandgesetzt werden muss

Nicht jeder Riss ist ein Mangel an der Gebrauchstauglichkeit, und nicht jeder feine Riss ist harmlos. Maßgeblich ist die Nutzung der Fläche. Ein Riss in einer trockenen Lagerhalle mit Gabelstaplerverkehr wird anders beurteilt als derselbe Riss in einer Fläche mit Nassreinigung, wassergefährdenden Stoffen oder Hygieneanforderungen.

• Bewegung: Ein ruhender Riss lässt sich kraftschlüssig schließen. Ein Riss, der sich mit Temperatur oder Last öffnet, muss als Fuge behandelt werden – sonst reißt die Verharzung oder der Boden daneben auf.
• Höhenversatz: Versatz an den Rissufern weist auf Bewegung im Untergrund oder auf fehlende Querkraftübertragung hin. Er ist auch der Grund, warum solche Risse unter Radlasten schnell ausbrechen.
• Kantenzustand: Ausgebrochene Rissufer sind ein Zeichen für laufende Befahrung. Sie machen aus einem optischen Befund einen fortschreitenden Schaden.
• Tiefe: Oberflächennahe Netz- und Frühschwindrisse betreffen nur die obere Zone. Durchgehende Risse trennen den Querschnitt und übertragen keine Querkräfte mehr.
• Mediendichtheit: Wo Flüssigkeiten zurückgehalten werden müssen, ist jeder durchgehende Riss relevant, unabhängig von seiner Breite.

Häufiger Planungsfehler

Die Fugenplanung wird häufig erst mit der Ausführung besprochen, obwohl sie zu diesem Zeitpunkt schon durch Stützenraster, Torlagen und Einläufe festgelegt ist. Wer den Fugenplan erst auf der Baustelle zeichnet, muss um bereits gesetzte Zwangspunkte herumplanen, statt sie aufzulösen. Wir legen die Felder deshalb am Grundriss fest, bevor der erste Kubikmeter bestellt wird – zusammen mit der Lage von Einläufen, Stützenfüßen und Türschwellen.

Instandsetzung: die Verfahren und ihre Voraussetzungen

Die Verfahrenswahl folgt direkt aus der Bewertung. Verharzen setzt einen ruhenden Riss voraus, eine Fugenausbildung setzt einen bewegten voraus, und beides setzt voraus, dass die Ursache bekannt ist. Ein Riss aus fortschreitender Setzung lässt sich nicht durch das Verfüllen des Risses beheben.

• Ursache klären und Bewegung über einen ausreichenden Zeitraum messen, bei Verdacht auf Setzungen den Untergrund beurteilen.
• Riss öffnen und reinigen: Rissflanken freilegen, lose Teile entfernen, trocken absaugen. Ein feuchter oder staubiger Riss nimmt kein Harz an.
• Bei ruhenden, durchgehenden Rissen quer zum Riss Schlitze für Verbindungselemente anlegen, damit die Rissufer wieder Querkräfte übertragen.
• Mit niedrigviskosem Reaktionsharz kraftschlüssig verfüllen, bis der Riss über die volle Tiefe gefüllt ist; Verbindungselemente einlegen.
• Oberfläche absanden oder nachschleifen, damit Belag, Beschichtung oder Verschleißschicht darüber anschließen kann.
• Bei bewegten Rissen stattdessen eine Fuge herstellen: auf Breite ausschneiden, Flanken schützen, mit geeignetem Fugenprofil oder dauerhaft verformbarem Material schließen.

Für oberflächennahe Netzrisse gilt ein anderer Weg. Sie sind kein Festigkeitsproblem der Platte, sondern ein Problem der obersten Zone. Wenn darauf beschichtet werden soll, wird diese Zone abgetragen – gefräst oder kugelgestrahlt – bis tragfähiger Untergrund freiliegt, und danach neu aufgebaut. Ein Verharzen einzelner Netzrisse ist bei diesem Bild sinnlos, weil der Schaden flächig ist.

Bei stark geschädigten Bereichen, etwa an ausgebrochenen Rissufern im Fahrweg, ist der Austausch eines Abschnitts oft dauerhafter als jede Reparatur am Riss selbst. Dabei wird ein rechteckiger Bereich mit senkrechten Kanten ausgeschnitten, der Untergrund vorbereitet und neu eingebaut – und die neue Kante bekommt dort, wo Bewegung zu erwarten ist, gleich die Fuge, die vorher gefehlt hat.

Was sich bei der Neufläche vermeiden lässt

Die drei wirksamsten Stellschrauben liegen vor dem Einbau. Die erste ist die Wassermenge: Jeder Liter über dem, was für die Verarbeitung nötig ist, erhöht das Schwindmaß und damit die Rissneigung. Ein weicher, gut abziehbarer Mörtel ist in dieser Hinsicht der teuerste.

Die zweite ist die Nachbehandlung. Der Boden ist in den ersten Tagen gegen Wasserverlust zu schützen, und zwar ab dem Moment, in dem die Oberfläche bearbeitet ist. In einer Halle mit offenen Toren und Durchzug ist das keine Nebensache, sondern die Maßnahme, die über das Rissbild entscheidet. Frühschwindrisse entstehen nicht durch schlechten Mörtel, sondern durch Wind über der frischen Fläche.

Die dritte ist die Feldeinteilung mit ihren Randbedingungen: Felder möglichst quadratisch, einspringende Ecken durch eine Fuge auflösen, Stützen und Einläufe freistellen, Scheinfugen rechtzeitig und ausreichend tief anlegen. Ob eine Fläche fugenlos ausgeführt werden kann, hängt von Bewehrung, Bindemittel, Untergrund und Nutzung ab – das ist eine Entscheidung der Tragwerks- und Bodenplanung und keine, die sich am Einbautag treffen lässt.

Damit es im Projekt gar nicht erst so weit kommt: Wie wir Untergrund, Aufbau und Schnittstellen vorab klären, steht auf der Leistungsseite Estricharbeiten Für gewerblich beanspruchte Flächen: Industrieestrich.. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Sind Risse in einem Industrieboden immer ein Mangel?

Nein. Feine, oberflächennahe Risse ohne Versatz und ohne Bewegung beeinträchtigen die Gebrauchstauglichkeit einer trockenen Lagerfläche meist nicht. Relevant werden Risse, wenn sie sich bewegen, ausbrechen, Höhenversatz zeigen oder die Fläche flüssigkeitsdicht sein muss.

Warum reißt der Boden neben der Fuge statt in der Fuge?

Weil die Scheinfuge zu spät geschnitten oder zu flach angelegt wurde. Zu spät heißt: Der Boden hatte seine Trennstelle schon gefunden. Zu flach heißt: Der Querschnitt ist an der Fuge nicht ausreichend geschwächt, und der Riss sucht sich die nächstschwächere Stelle.

Kann man einen Riss einfach verharzen?

Nur wenn er zur Ruhe gekommen ist. Ein Riss, der sich mit der Temperatur öffnet, sprengt die Verharzung oder reißt daneben auf. Deshalb gehört vor die Instandsetzung eine Beobachtung über einen Zeitraum, der die Temperaturschwankungen der Halle abdeckt.

Was tun, wenn sich Risse aus der Bodenplatte nach oben durchzeichnen?

Dann liegt die Ursache im Untergrund, und eine Instandsetzung nur in der oberen Schicht hält nicht. Solche Stellen werden als Fuge ausgebildet und in der Deckschicht übernommen, statt sie kraftschlüssig zu schließen.
