DIN 4109: Schallschutz im Hochbau und der Fußbodenaufbau

DIN und Regelwerke Batuhan Özbek, Bauingenieur (B.Sc.)Stand: 19.09.2026

DIN 4109 trennt drei Dinge, die auf der Baustelle regelmäßig vermischt werden: die Anforderung an das fertige Gebäude, das Verfahren, mit dem ihre Erfüllung vorher gerechnet wird, und die Eingangsdaten, mit denen gerechnet wird. Für den Fußbodenaufbau ist diese Trennung praktisch, denn sie zeigt, welche Eigenschaften einer Schicht im Nachweis überhaupt vorkommen. Alles, was dort nicht vorkommt, entscheidet sich auf der Fläche – und dazu gehören genau die Punkte, an denen Trittschallwerte am Bauwerk verfehlt werden.

Wie die Normenreihe aufgebaut ist

DIN 4109 ist keine einzelne Norm, sondern eine Reihe mit getrennten Aufgaben. Der erste Teil enthält die Mindestanforderungen an Luft- und Trittschalldämmung sowie an den Schutz gegen Geräusche aus gebäudetechnischen Anlagen. Der zweite Teil beschreibt das rechnerische Verfahren, mit dem die Erfüllung dieser Anforderungen vor dem Bau gezeigt wird. Ein weiterer Teil regelt die bauakustischen Prüfungen, also die Messung am fertigen Gebäude, und ein weiterer enthält Vorschläge für einen erhöhten Schallschutz oberhalb der Mindestanforderungen.

Die Eingangsdaten für die Rechnung stehen nicht in diesen Teilen, sondern in einem eigenen Bauteilkatalog, dessen Teile nach Bauweisen geordnet sind: Massivbau, Holz-, Leicht- und Trockenbau, Vorsatzkonstruktionen vor massiven Bauteilen, Elemente wie Fenster und Türen sowie gebäudetechnische Anlagen. Ein Rahmenteil erklärt, wie die Kataloge zu verwenden sind. Diese Aufteilung hat einen praktischen Vorteil: Eingangsdaten lassen sich fortschreiben, ohne dass die Anforderung oder das Rechenverfahren berührt wird.

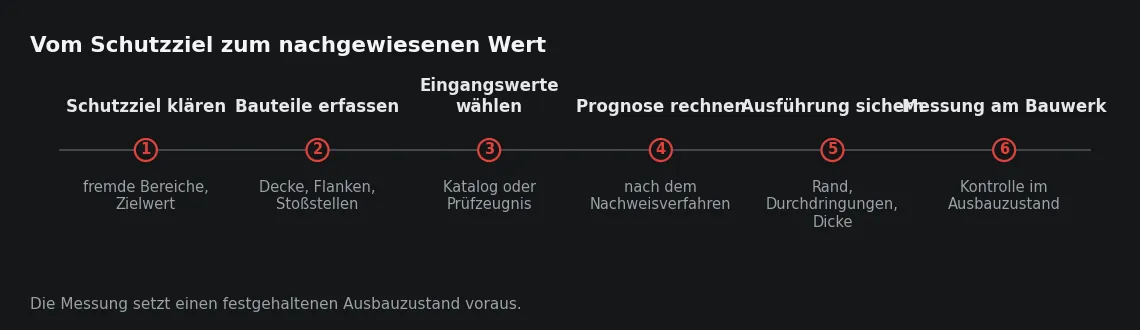

Für die Arbeit an einem Fußbodenaufbau folgt daraus eine einfache Orientierung. Wer wissen will, welcher Wert gilt, schlägt den Anforderungsteil auf. Wer eine Konstruktion sucht, arbeitet im Bauteilkatalog. Wer prüfen will, ob die gewählte Konstruktion den Wert erreicht, rechnet nach dem Nachweisteil. Und wer am fertigen Bau messen lässt, arbeitet nach dem Prüfteil. Fragen, die zwischen diesen Teilen liegen, werden in keinem von ihnen beantwortet – etwa die Frage, wie sorgfältig ein Randanschluss ausgeführt sein muss.

Wogegen geschützt wird und wogegen nicht

Die Mindestanforderungen richten sich auf den Schutz von Aufenthaltsräumen gegen Schall, der aus fremden Nutzungseinheiten oder aus der Gebäudetechnik kommt, sowie gegen Außenlärm. Der Fußbodenaufbau ist an zwei dieser Wege beteiligt: am Trittschall aus der darüberliegenden fremden Wohnung und an der Übertragung von Geräuschen aus Installationen, die im Aufbau selbst liegen. Zum Luftschallschutz trägt er nur mittelbar bei, weil er die Masse der Decke erhöht.

Innerhalb einer Nutzungseinheit sieht die Norm keine Mindestanforderung in gleichem Umfang vor. Zwischen zwei Räumen derselben Wohnung und in Einfamilienhäusern gibt es Empfehlungen, keine Mindestwerte. Für den Aufbau heißt das nicht, dass der schwimmende Estrich entfällt – er wird ohnehin für Lastverteilung, Höhenausgleich und Heizrohrebene gebraucht. Es heißt, dass ohne einen in der Planung festgelegten Zielwert auch keine Prognose vorliegt, an der sich der Aufbau messen ließe, und dass der Wunsch nach Ruhe im eigenen Haus deshalb in die Planung gehört und nicht in die Ausführung.

Der zweite Weg, an dem der Fußboden beteiligt ist, wird bei Trittschallbetrachtungen oft übersehen. Bodenabläufe, Abwasser- und Heizleitungen im Aufbau und die Stützen von Systemböden leiten Körperschall in die Decke, wenn sie starr angebunden sind. Anforderungen an Installationsgeräusche gelten unabhängig davon, ob der Trittschallwert eingehalten ist, und ein einzelner starr eingebauter Ablaufkörper kann in einem ruhigen Haus deutlicher auffallen als der Estrich selbst.

Anforderungswert und Nachweiswert sind zwei verschiedene Zahlen

Die Anforderung beschreibt einen Wert am fertigen Gebäude, zwischen zwei konkreten Räumen. Der Nachweis ist eine Prognose, die vor dem Bau aus Eingangsdaten gerechnet wird. Beide beziehen sich auf dasselbe Bauteilpaar, entstehen aber auf verschiedene Weise, und zwischen ihnen liegt die Ausführung. Welche Kenngrößen dabei verwendet werden und warum ein Prüfstandswert nicht mit einem Bauwerkswert vergleichbar ist, ist ein eigenes Thema; hier zählt die Trennung von Anforderung, Rechnung und Messung.

Das Sicherheitskonzept steckt in den Eingangswerten. Die Rechenwerte des Bauteilkatalogs sind keine Bestwerte aus dem Prüfstand, sondern auf die Verwendung im Nachweis abgestimmte Werte. Wer stattdessen die günstigste Angabe aus einem Datenblatt einsetzt, verlässt dieses Konzept und erhält eine Prognose ohne Reserve. Umgekehrt ist ein zusätzlicher Zuschlag, den der Planer aus eigener Vorsicht aufschlägt, in der Norm nicht vorgesehen und führt zu Aufbauhöhen, die niemand begründen kann.

Der Bauteilkatalog und die Randbedingungen seiner Werte

Im Bauteilkatalog steht kein Wert allein. Zu jeder Konstruktion gehören die Bedingungen, unter denen ihr Rechenwert gilt: Deckenart und Deckendicke, die flächenbezogene Masse, die Art und Kennzeichnung der Dämmschicht, Estrichart und Estrichdicke sowie die Ausbildung der angrenzenden Bauteile. Die Übertragung über die Flanken geht über die Stoßstellen ein, und damit über Wandmassen und Wandanschlüsse, die in einer anderen Planungsunterlage stehen als der Fußbodenaufbau.

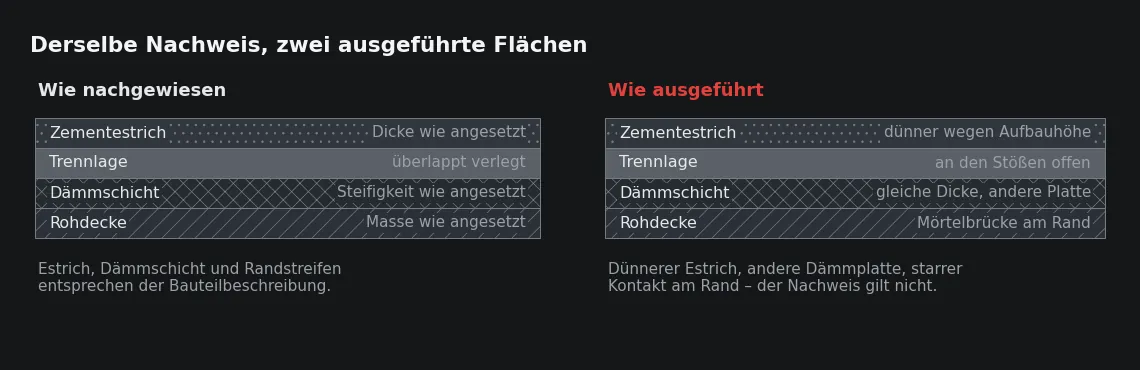

Der häufigste Fehler im Umgang mit dem Katalog besteht darin, eine Zeile zu übernehmen und ihre Randbedingungen zurückzulassen. Ein Wert für eine massive Decke gilt nicht für eine Fertigteildecke geringerer Masse. Ein Wert für eine Dämmschicht mit bestimmter dynamischer Steifigkeit gilt nicht für eine andere Platte gleicher Dicke. Ein Wert für einen Estrich bestimmter Dicke gilt nicht, wenn die Dicke wegen der Aufbauhöhe reduziert wird. In allen drei Fällen bleibt die Zahl im Nachweis stehen, während das Bauteil ein anderes geworden ist.

Bei beheizten Konstruktionen kommt eine zusätzliche Unschärfe hinzu. Die Rohrebene liegt auf oder in der Dämmschicht, Systemplatten und Noppenplatten verändern die Feder, und die Estrichdicke wird von der Oberkante des Rohrs aus gemessen. Ein Katalogwert für einen unbeheizten Aufbau beschreibt diese Konstruktion nicht. Wer beheizt baut, braucht Eingangswerte für den beheizten Aufbau einschließlich der Systemplatte, und die Dicke über dem Rohr ist dabei die Größe, die zuerst knapp wird.

Welche Eigenschaften des Fußbodenaufbaus in den Nachweis eingehen

Im Nachweis ist der schwimmende Estrich ein Masse-Feder-System aus Estrichplatte und Dämmschicht, das auf einer Decke mit bekannter Masse liegt. Nur wenige Eigenschaften der Schichten kommen dabei überhaupt vor. Alles andere, was den Aufbau ausmacht, ist entweder Bedingung für die Gültigkeit der Rechnung oder gehört in die Ausführung.

• Die dynamische Steifigkeit der Dämmschicht bestimmt die Federwirkung; mit ihr wird die Platte im Nachweis benannt, nicht mit ihrer Dicke.
• Die flächenbezogene Masse der Estrichplatte bestimmt die Masse des Systems und folgt aus Estrichart und Estrichdicke.
• Die Zusammendrückbarkeit der Dämmschicht begrenzt die zulässige Nutzlast und damit die Estrichdicke, die über der Feder liegen muss.
• Bauart und Masse der Rohdecke liefern den Ausgangswert, auf den die Verbesserung durch den Aufbau rechnerisch aufsetzt.
• Ein Oberbelag geht nur mit einem geprüften Verbesserungsmaß ein und nur dann, wenn er im beurteilten Zustand tatsächlich liegt.
• Die vollständige Entkopplung des Estrichs von Decke und Wänden ist im Nachweis keine Eingangsgröße, sondern eine stillschweigende Voraussetzung.

Aus dieser kurzen Liste folgt eine Regel für den Materialabruf. Eine Dämmplatte gleicher Dicke mit anderer dynamischer Steifigkeit ist im Nachweis eine andere Konstruktion, und ein um wenige Millimeter dünnerer Estrich ist eine andere Masse. Wer eine Schicht tauscht, muss wissen, welcher Wert der Prognose davon betroffen ist – sonst wird eine Rechnung weitergeführt, die für einen anderen Aufbau gilt.

Was der Nachweis nicht abbildet

Der Nachweis setzt eine fehlerfreie Ausführung voraus. Er kennt keine Mörtelbrücke über dem Randdämmstreifen, keine Sockelleiste, die Estrich und Wand verbindet, keinen Estrich, der an einer Rohrdurchführung die Rohdecke berührt, und keine Dämmplatte, die auf einem Mörtelrest wippt. Jede dieser Verbindungen verändert den Wert am Bauwerk, ohne die Rechnung zu berühren. Ein Nachweis ist damit eine notwendige Bedingung für den Schallschutz und keine ausreichende.

Aus der Praxis

Wir gehen die Fläche vor dem Estricheinbau einmal vollständig ab und nehmen dabei Mörtelreste von der Dämmschicht, kontrollieren die Stöße der Platten und stellen den Randdämmstreifen an den Ecken nach. Danach zählen wir die Durchdringungen und sehen jede einzeln an. Das dauert bei einer Wohnung eine knappe Stunde und ist die einzige Gelegenheit, an der sich diese Punkte noch ohne Öffnen des Aufbaus erreichen lassen.

Zwischen der Bauteilbeschreibung des Nachweises und der gebauten Fläche liegen fünf Arbeitsschritte, die sich benennen lassen. Sie brauchen wenig Zeit und sind der Teil des Schallschutzes, der auf der Baustelle entsteht.

• Die Bauteilbeschreibung des Nachweises vor dem Materialabruf mit der Lieferung vergleichen, insbesondere Dämmstoffkennzeichnung und Estrichdicke.
• Dämmschicht fugendicht und vollflächig verlegen und die Fläche unmittelbar vor dem Estricheinbau von Mörtelresten befreien.
• Randdämmstreifen durchgehend stellen und über die Estrichoberkante führen, damit er beim Abziehen nicht überdeckt wird.
• Durchdringungen und Einbauteile entkoppelt ausführen und vor dem Estricheinbau einzeln abgehen.
• Die Randfuge erst schließen, nachdem der Oberbelag liegt und die Sockelleisten gesetzt sind.

Wie wir diese Vorgaben in der Ausführung umsetzen, steht auf der Leistungsseite Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.

Häufige Fragen

Gilt DIN 4109 auch innerhalb der eigenen Wohnung?

Die Mindestanforderungen richten sich auf fremde Nutzungseinheiten. Für Räume derselben Wohnung und für Einfamilienhäuser gibt es Empfehlungen, aber keine Mindestwerte. Wer im eigenen Haus einen bestimmten Trittschallschutz erreichen will, legt den Zielwert in der Planung fest, weil der Aufbau sonst nach den übrigen Anforderungen dimensioniert wird.

Reicht das Prüfzeugnis der Dämmplatte als Nachweis?

Nein. Ein Prüfzeugnis liefert eine Eingangsgröße für eine bestimmte Prüfkonstruktion. Der Nachweis betrifft ein Raumpaar mit Decke, Flankenbauteilen und Stoßstellen. Die Angabe aus dem Prüfzeugnis ist damit ein Baustein der Rechnung und nicht ihr Ergebnis.

Was passiert, wenn die Estrichdicke wegen der Aufbauhöhe reduziert wird?

Die flächenbezogene Masse der Platte sinkt, und damit ändert sich die Masse des schwingenden Systems, für die der Nachweis gerechnet wurde. Zusätzlich sinkt die Tragfähigkeit, die sich aus Dicke, Festigkeitsklasse und Zusammendrückbarkeit der Dämmschicht ergibt. Beide Folgen sind vor der Reduzierung zu betrachten und nicht danach.

Ist eine Messung am fertigen Bau der bessere Nachweis?

Sie beschreibt etwas anderes. Eine Messung erfasst ein Raumpaar in einem bestimmten Ausbauzustand, die Prognose beschreibt die geplante Konstruktion. Die Messung nach dem Prüfteil der Norm kontrolliert das Ergebnis, ersetzt die Prognose aber nicht, weil sie erst möglich ist, wenn alle Schichten liegen.
