Zuschlag und Sieblinie im Estrich
Der Zuschlag ist der mengenmäßig größte Bestandteil eines Estrichs und derjenige, der am seltensten geprüft wird. Seine Kornverteilung entscheidet darüber, wie viel Hohlraum das Korngerüst enthält, und damit darüber, wie viel Bindemittel und Wasser nötig sind, um daraus eine tragfähige Schicht zu machen. Fehler im Zuschlag lassen sich später weder durch mehr Zement noch durch längere Trocknung ausgleichen; sie bleiben als Hohlraum, als Nest oder als raue Oberfläche im Querschnitt stehen.
Das Korn trägt, der Zementstein hält es zusammen
Eine Last, die auf einen Estrich wirkt, läuft über Korn-zu-Korn-Kontakte in die darunterliegende Schicht. Der Zementstein stellt diese Kontakte her und hält die Körner in Lage, er ist aber der weichere und der schwindende Anteil der Mischung. Je dichter die Körner gepackt sind, desto kleiner ist das Zwickelvolumen zwischen ihnen, desto weniger Zementstein wird gebraucht und desto weniger schwindfähige Masse steckt im Querschnitt. Eine gut abgestufte Kornverteilung senkt also gleichzeitig den Bindemittelbedarf, den Wasserbedarf und die Verformungsneigung der Fläche.
Daraus folgt ein Zusammenhang, der in der Kalkulation oft übersehen wird: Der Hohlraumgehalt des Zuschlags bestimmt die Rezeptur mit. Ein Sand mit hohem Hohlraumgehalt verlangt mehr Zementleim, um überhaupt verarbeitbar zu werden, und mehr Zementleim bedeutet mehr Wasser bei gleichem Verhältnis von Wasser zu Bindemittel. Wer am Zuschlag spart und dafür am Zement zulegt, verschiebt die Kosten nur und verschlechtert dabei die Verformungseigenschaften der Schicht.
Als Zuschlag kommen Natursande und Kiese, gebrochene Gesteinskörnungen und aufbereitete Recyclingkörnungen infrage. Entscheidend ist nicht die Herkunft, sondern die Eignung: gleichbleibende Kornverteilung, saubere Kornoberfläche, keine quellfähigen oder organischen Bestandteile und kein Korn, das selbst weicher ist als der Zementstein, der es umhüllt. Ein weiches Korn begrenzt die Festigkeit der Schicht unabhängig davon, wie gut die Rezeptur im Übrigen abgestimmt ist. Bei porösen Körnungen kommt die Wasseraufnahme hinzu: Sie entziehen dem frischen Mörtel Wasser und geben es später wieder ab, sodass die Konsistenz während des Einbaus wandert und die Wasserdosierung ständig nachgeführt wird.
Sieblinie: weshalb eine einzelne Korngruppe nicht genügt
Ein Zuschlag aus nur einer engen Korngruppe hat immer einen hohen Hohlraumgehalt, weil gleich große Kugeln sich nicht dicht packen lassen. Die Lücken zwischen den großen Körnern gehören mit kleineren Körnern gefüllt, deren Lücken wiederum mit noch kleineren. Eine stetige Sieblinie beschreibt genau diese Abstufung. Fehlt darin ein Bereich – die klassische Ausfallkörnung –, entsteht ein Gefüge, in dem sich die groben Körner aufeinander stützen, ohne dass die Zwickel gefüllt wären; der Mörtel neigt zum Entmischen und die Fläche später zu Nestern und Hohlstellen.
| Kornbereich | Fehlt der Anteil | Überwiegt der Anteil |
|---|---|---|
| Feinstkorn und Mehlkorn | Mörtel bleibt sandig, blutet aus, entmischt beim Fördern | Wasserbedarf und Schwindmaß steigen, Festigkeit sinkt |
| Sandkörnung im Mittelbereich | Hohlraumgehalt steigt, mehr Zementleim erforderlich | Korngerüst wird weich, Verschleißwiderstand sinkt |
| Grobkorn bis Größtkorn | Bindemittelbedarf und Schwindmaß nehmen zu | Oberfläche schließt schwer, Nester im Querschnitt |
Jeder Kornbereich hat zwei Fehlerbilder – eines, wenn er fehlt, und eines, wenn er überwiegt. Deshalb ist die Verteilung aussagekräftiger als jeder einzelne Wert.
Praktisch wird die Abstufung durch Mischen mehrerer Korngruppen erreicht, bei Werktrockenmörteln im Werk, bei Baustellenmischungen über das gelieferte Sand-Kies-Gemisch. Der Unterschied liegt in der Streuung: Ein Haufwerk entmischt sich beim Abkippen, weil das grobe Korn außen herunterrollt, und es nimmt Feuchte ungleichmäßig auf. Wird immer an derselben Stelle des Kegels geschaufelt, wandert diese Entmischung unbemerkt in die Mischung und von dort in die Fläche.

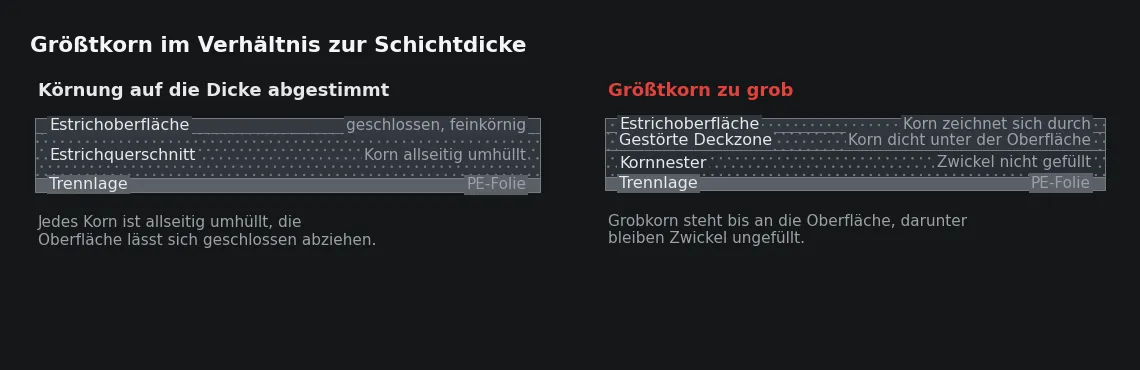

Größtkorn und Schichtdicke: ein Verhältnis, keine freie Wahl
Das Größtkorn muss ein Vielfaches kleiner sein als die Nenndicke der Schicht, weil jedes Korn allseitig von Mörtel umhüllt sein muss, um Last aufnehmen zu können. Liegt ein grobes Korn dicht unter der Oberfläche, fehlt über ihm die tragende Deckzone; die Fläche gibt an dieser Stelle unter Punktlast nach, und der Belagsaufbau zeichnet die Stelle später ab. Beim Abziehen werden solche Körner von der Latte mitgeschleift und reißen Rillen in die frische Oberfläche, die nachgearbeitet werden müssen.
Besonders eng wird das Verhältnis dort, wo die Dicke ohnehin begrenzt ist: über den Rohren eines Heizestrichs, in Ausgleichslagen und in Bereichen, in denen die Aufbauhöhe im Bestand knapp geworden ist. Dort entscheidet nicht die Gesamtdicke, sondern die verbleibende Überdeckung über dem höchsten Punkt. Wer die Körnung nicht daran ausrichtet, baut die Schwachstelle genau in die Zone ein, die später die geringste Dicke hat.
Hinzu kommt die Verdichtbarkeit. In einer dünnen Schicht hat ein grobes Korn kaum Raum, sich beim Verdichten umzulagern; es verhakt sich mit dem Nachbarkorn und mit dem Untergrund, und die eingebrachte Energie läuft in diese Verhakung statt in die Verdichtung des Gefüges. Zurück bleiben Hohlräume unmittelbar unter und neben den groben Körnern, die sich beim Abklopfen als örtlich hohler Klang zeigen. In einer dickeren Schicht verteilt sich dieselbe Körnung ohne Weiteres, weil sie sich frei umlagern kann – dieselbe Lieferung verhält sich also je nach Dicke völlig unterschiedlich.
Kornform und Oberflächenbeschaffenheit: gebrochen oder gerundet
Gerundetes Korn rollt beim Einbringen und Verdichten aneinander ab. Das senkt den Wasserbedarf und erleichtert das Abziehen, liefert aber weniger Verzahnung im Gefüge. Gebrochenes Korn verhakt sich, was der Biegezugfestigkeit und dem Verschleißwiderstand zugutekommt; dafür steigt der Verdichtungsaufwand, und die rauere Oberfläche der Körner verlangt mehr Zementleim, um vollständig umhüllt zu werden. Beide Kornformen sind brauchbar, aber sie verlangen unterschiedliche Rezepturen und unterschiedlich viel Verdichtungsenergie.
Problematisch sind plattige und nadelige Körner. Sie legen sich beim Abziehen flach in die Schicht, orientieren sich also horizontal und bilden Ebenen, an denen der Estrich unter Biegung aufreißt. Gleichzeitig erhöhen sie den Hohlraumgehalt, weil sie sich nicht dicht packen lassen. An der Oberfläche der Körner entscheidet außerdem die Sauberkeit über den Verbund: Ein Schluff- oder Tonhäutchen trennt Zementstein und Korn, sodass der Bruch später um das Korn herum und nicht durch das Korn verläuft.
Feinanteile: Wasserbedarf, Schwinden, Absetzen
Feinanteile wirken in zwei Richtungen, und darin liegt ihr eigentliches Problem. Zu wenig Feinkorn macht den Mörtel sandig und wenig zusammenhängend: Er lässt sich schlecht abziehen, gibt an der Oberfläche Korn ab, entmischt beim Fördern und blutet nach dem Einbau Wasser aus. Zu viel Feinkorn, insbesondere schluffiger oder tonhaltiger Anteil, vergrößert die zu umhüllende Kornoberfläche und damit den Wasserbedarf. Bei gleichem Verhältnis von Wasser zu Bindemittel bedeutet das mehr Zementleim, und mehr Zementleim bedeutet mehr Schwinden.
Die Wirkung zeigt sich zeitlich getrennt. Der erhöhte Wasserbedarf fällt am Einbautag auf, weil die Mischung trotz planmäßiger Dosierung zu steif wirkt und deshalb Wasser nachgegeben wird. Das gesteigerte Schwinden fällt Wochen später auf, als Rissbild in gehaltenen Flächen oder als Aufwölbung an den Rändern. Organische Bestandteile im Zuschlag wirken zusätzlich auf die Hydratation: Die Erhärtung verläuft verzögert und ungleichmäßig, und die Oberfläche bleibt dort weich, wo der Anteil konzentriert war.
Aus der Praxis
Wir nehmen von jeder Zuschlaglieferung eine Schaufel aus dem Kern des Haufwerks, nicht von der Außenflanke, und rühren eine Handvoll in einem Eimer Wasser auf. Wie lange das Wasser trüb bleibt und wie hoch sich der schlammige Anteil absetzt, sagt innerhalb von Minuten mehr über die Feinanteile als jeder Lieferschein. Bei zwei Baustellen im Ruhrgebiet haben wir so einen Wechsel der Lieferkörnung erkannt, bevor die erste Charge im Raum lag.
Was Bruchbild und Bohrkern über den Zuschlag verraten
Ein Bruchstück aus der Fläche liefert mehr Information als jede Sichtprüfung der Oberfläche, und es ist an jeder Öffnung im Estrich kostenlos zu haben. Zu lesen sind vier Dinge: die Verteilung der Körner über die Dicke, die Größe des größten Korns im Verhältnis zur Dicke, der Weg des Bruchs relativ zu den Körnern und die Größe der Hohlräume zwischen ihnen.
- Verläuft der Bruch durch die Körner hindurch, ist der Verbund zwischen Zementstein und Korn tragfähig.
- Verläuft er um die Körner herum und liegen die Körner blank frei, war die Kornoberfläche verschmutzt oder der Zementleim zu dünn.
- Liegt das Grobkorn überwiegend in der unteren Hälfte, hat sich die Mischung im frischen Zustand abgesetzt, meist durch zu viel Anmachwasser.
- Erkennbare Nester ohne Feinkorn und mit sichtbaren Zwickeln zeigen eine Ausfallkörnung oder eine unzureichende Mischzeit.
- Lässt sich ein Korn mit dem Fingernagel aus dem Bruch lösen, fehlt an dieser Stelle Bindemittel oder die Verdichtung war unzureichend.
Diese Befunde lassen sich einem Einbauabschnitt zuordnen, wenn die Entnahmestellen dokumentiert werden. Damit wird aus einer allgemeinen Feststellung eine örtliche Aussage, und die Entscheidung über den weiteren Umgang mit der Fläche kann auf den betroffenen Bereich begrenzt werden statt auf die gesamte Etage.
Was für Bestellung und Eingangskontrolle daraus folgt
Der Zuschlag wird üblicherweise nach Korngruppe bestellt und nach Volumen geliefert, geprüft wird er auf der Baustelle jedoch fast nie. Dabei sind die Kontrollen, die etwas bringen, alle einfach: Sie kosten Minuten und finden vor dem ersten Kubikmeter statt, nicht danach.
Wichtig ist vor allem, die Körnung an der geplanten Dicke und an der Konsistenz auszurichten und beides gemeinsam festzulegen. Eine Fläche mit knapper Überdeckung über Heizrohren, eine Fläche mit erhöhtem Verschleißwiderstand und eine fließfähige Masse verlangen jeweils eine andere Kornverteilung. Wird der Zuschlag stattdessen nach Verfügbarkeit bestimmt und die Rezeptur danach angepasst, verschiebt sich der Ausgleich zwangsläufig auf Bindemittel und Wasser – also auf die beiden Größen, die das Schwindverhalten der Fläche bestimmen. Das Haufwerk gehört außerdem auf einen sauberen, befestigten Untergrund, weil aufgenommener Boden genau jene Feinanteile einträgt, die den Verbund zwischen Korn und Zementstein stören.
Was in der Bestellung stehen sollte, ist überschaubar: Korngruppe und Größtkorn, die geforderte Gleichmäßigkeit über den Lieferzeitraum und die Herkunft, damit ein Wechsel des Lieferwerks überhaupt auffällt. Wechselt die Lieferung mitten in einer Fläche, ändert sich mit der Kornverteilung auch der Wasserbedarf, und korrigiert wird dann an der einzigen Stelle, die sich schnell korrigieren lässt – am Anmachwasser. Damit läuft ein Materialwechsel regelmäßig als Feuchte- und Festigkeitsunterschied in dieselbe Fläche ein.
Sie planen Estricharbeiten für ein Bauvorhaben? Unsere Leistungsseite erläutert Ausführung und Schnittstellen: Estricharbeiten. Für eine erste Abstimmung helfen Projektort, Fläche und Ausführungszeitraum.
Häufige Fragen
Woran erkennt man ein zu grobes Größtkorn an der fertigen Fläche?
An Körnern, die sich an der Oberfläche abzeichnen oder beim Abziehen Rillen hinterlassen haben, und an punktuell nachgebenden Stellen unter Belastung. Im Bruchstück liegt über dem groben Korn dann keine durchgehende Deckzone mehr. Besonders deutlich wird das Bild bei knapper Überdeckung über Heizrohren.
Kann fehlendes Feinkorn durch mehr Zement ersetzt werden?
Teilweise, denn Zement wirkt im Mörtel auch als Mehlkorn und verbessert den Zusammenhalt. Der Preis dafür ist ein höherer Zementsteinanteil und damit ein größeres Schwindmaß, zudem steigt bei gleichem Verhältnis von Wasser zu Bindemittel die Wassermenge. Die Kornabstufung selbst zu korrigieren ist technisch immer der günstigere Weg.
Spielt die Kornform bei fließfähigen Massen überhaupt eine Rolle?
Ja, allerdings anders als bei erdfeuchtem Material. Fließfähige Systeme sind auf einen bestimmten Hohlraumgehalt und eine bestimmte Feinkornmenge abgestimmt, damit das Korn während des Fließens in der Masse getragen wird. Weicht die Kornform ab, setzt sich das Grobkorn ab, und die Oberfläche wird bindemittelreicher als der Querschnitt darunter.
Wie oft sollte der Zuschlag auf der Baustelle kontrolliert werden?
Sinnvoll ist eine kurze Sichtkontrolle bei jeder Lieferung und eine genauere Prüfung immer dann, wenn Lieferant, Korngruppe oder Witterung wechseln. Entscheidend ist nicht die Häufigkeit, sondern der Zeitpunkt: vor der ersten Charge, weil danach nur noch die Fläche beurteilt werden kann.
